Gráfico de velas

Chart é um componente gráfico que permite construir gráficos de bolsa: velas, indicadores e apresentar marcadores de ordens e negócios nos gráficos.

Abaixo está um exemplo de construção de um gráfico utilizando o componente Chart. O exemplo baseia-se em Samples/02_Candles/01_Realtime, com algumas modificações.

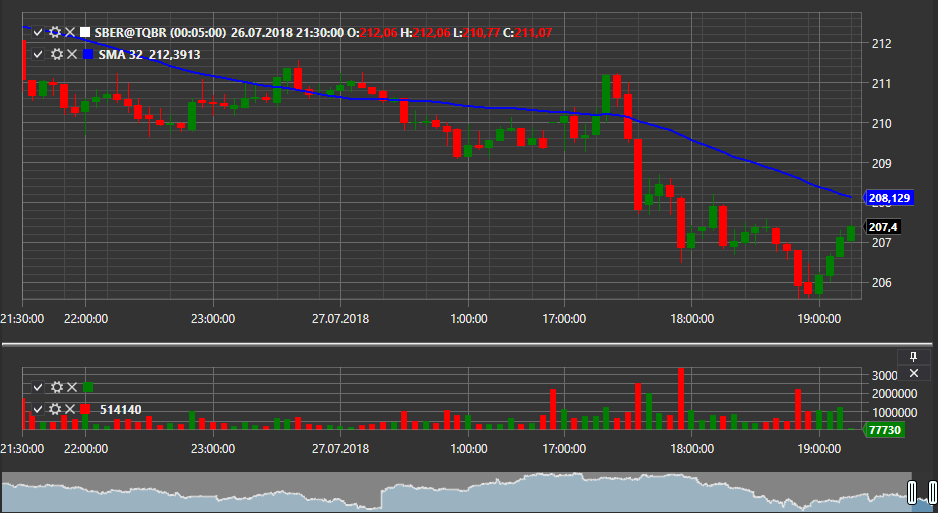

Gui ChartSample

Exemplo de construção de um gráfico utilizando Chart

  1. Em XAML, criamos uma janela e adicionamos-lhe o componente gráfico Chart. Atribuímos o nome Chart ao componente. Note que, ao criar a janela, é necessário adicionar o namespace http://schemas.stocksharp.com/xaml.

    <Window x:Class="SampleCandles.ChartWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        xmlns:charting="http://schemas.stocksharp.com/xaml"
        Title="ChartWindow" Height="300" Width="300">
   <charting:Chart x:Name="Chart" x:FieldModifier="public" />
</Window>

  2. No código da janela principal, declaramos variáveis para áreas do gráfico, elementos do gráfico, indicadores e subscrições.

    private readonly Dictionary<Subscription, ChartWindow> _chartWindows = new Dictionary<Subscription, ChartWindow>();
private readonly Connector _connector = new Connector();
private readonly LogManager _logManager;
private ChartArea _candlesArea;
private ChartArea _indicatorsArea;
private ChartIndicatorElement _smaChartElement;
private ChartIndicatorElement _macdChartElement;
private ChartCandleElement _candlesElem;
private SimpleMovingAverage _sma;
private MovingAverageConvergenceDivergence _macd;

  3. No manipulador do evento Click do botão Connect, juntamente com a subscrição dos eventos do conector e a chamada ao método IConnector.Connect, subscrevemos o evento Connector.CandleReceived. Neste manipulador de evento, o gráfico será desenhado quando uma nova vela for recebida.

    private void ConnectClick(object sender, RoutedEventArgs e)
{
    _connector.CandleReceived += OnCandleReceived;

    // Subscrever outros eventos necessários
    _connector.Connected += () => this.GuiAsync(() => { /* Processar conexão */ });
    _connector.Disconnected += () => this.GuiAsync(() => { /* Processar desconexão */ });

    // Ligar ao sistema de negociação
    _connector.Connect();
}

  4. No manipulador do botão ShowChart, criamos objetos de indicadores, áreas e elementos do gráfico. Adicionamos elementos às áreas e áreas ao gráfico. Abrimos a janela do gráfico e iniciamos uma subscrição de velas.

    private void ShowChartClick(object sender, RoutedEventArgs e)
{
    var security = SelectedSecurity;

    // Criar uma subscrição de velas
    var subscription = new Subscription(
        DataType.TimeFrame(TimeSpan.FromMinutes(5)),
        security)
    {
        MarketData =
        {
            // Pedir dados históricos de 30 dias
            From = DateTime.Today.Subtract(TimeSpan.FromDays(30)),
            To = DateTime.Now,
            // Obter apenas velas concluídas
            IsFinishedOnly = true
        }
    };

    // Criar uma janela de gráfico
    _chartWindows.SafeAdd(subscription, key =>
    {
        var wnd = new ChartWindow
        {
            Title = $"{security.Code} {TimeSpan.FromMinutes(5)}"
        };
        wnd.MakeHideable();

        // Inicializar indicadores
        _sma = new SimpleMovingAverage() { Length = 11 };
        _macd = new MovingAverageConvergenceDivergence();

        // Inicializar elementos do gráfico
        _smaChartElement = new ChartIndicatorElement();
        _macdChartElement = new ChartIndicatorElement();
        _candlesElem = new ChartCandleElement();

        // Definir o estilo de apresentação MACD como histograma
        _macdChartElement.DrawStyle = DrawStyles.Histogram;

        // Inicializar áreas do gráfico
        _candlesArea = new ChartArea();
        _indicatorsArea = new ChartArea();

        // Adicionar áreas ao gráfico
        wnd.Chart.Areas.Add(_candlesArea);
        wnd.Chart.Areas.Add(_indicatorsArea);

        // Adicionar elementos às áreas
        _candlesArea.Elements.Add(_candlesElem);
        _candlesArea.Elements.Add(_smaChartElement);
        _indicatorsArea.Elements.Add(_macdChartElement);

        // Associar elementos do gráfico à subscrição para desenho automático
        wnd.Chart.AddElement(_candlesArea, _candlesElem, subscription);
        wnd.Chart.AddElement(_candlesArea, _smaChartElement, subscription);
        wnd.Chart.AddElement(_indicatorsArea, _macdChartElement, subscription);

        return wnd;
    }).Show();

    // Iniciar subscrição de velas
    _connector.Subscribe(subscription);
}

  5. No manipulador do evento Connector.CandleReceived, desenhamos a vela e os valores dos indicadores para cada vela concluída.

    private void OnCandleReceived(Subscription subscription, ICandleMessage candle)
{
    var wnd = _chartWindows.TryGetValue(subscription);
    if (wnd == null)
        return;

    // Processar apenas velas concluídas
    if (candle.State != CandleStates.Finished)
        return;

    // Calcular valores dos indicadores
    var smaValue = _sma.Process(candle);
    var macdValue = _macd.Process(candle);

    // Criar dados para desenho
    var data = new ChartDrawData();
    data
        .Group(candle.OpenTime)
            .Add(_candlesElem, candle)
            .Add(_smaChartElement, smaValue)
            .Add(_macdChartElement, macdValue);

    // Desenhar dados no gráfico na thread da interface de utilizador
    this.GuiAsync(() => wnd.Chart.Draw(data));
}

Exemplo com desenho automático do gráfico

A partir das versões mais recentes do StockSharp, é possível configurar o desenho automático do gráfico sem a necessidade de chamar explicitamente o método Draw. Para isso, ao configurar Chart, é utilizado o método AddElement, que liga o elemento do gráfico a uma subscrição:

private void SetupAutoDrawingChart()
{
	var security = SelectedSecurity;

	// Criar elementos do gráfico
	var candleElement = new ChartCandleElement();
	var smaElement = new ChartIndicatorElement { Title = "SMA" };

	// Criar áreas do gráfico
	var area = new ChartArea();

	// Adicionar área ao gráfico
	Chart.Areas.Add(area);

	// Criar uma subscrição de velas
	var subscription = new Subscription(
		DataType.TimeFrame(TimeSpan.FromMinutes(5)),
		security)
	{
		MarketData =
		{
			From = DateTime.Today.Subtract(TimeSpan.FromDays(30)),
			To = DateTime.Now
		}
	};

	// Associar elementos à área do gráfico e à subscrição
	Chart.AddElement(area, candleElement, subscription);
	Chart.AddElement(area, smaElement, subscription);

	// Criar um indicador
	var sma = new SimpleMovingAverage { Length = 14 };

	// Subscrever o evento de receção de velas para processamento do indicador
	_connector.CandleReceived += (sub, candle) =>
	{
		if (sub == subscription && candle.State == CandleStates.Finished)
		{
			// Processar a vela com o indicador e obter o valor
			var smaValue = sma.Process(candle);

			// Desenhar o valor do indicador
			var data = new ChartDrawData();
			data
				.Group(candle.OpenTime)
					.Add(smaElement, smaValue);

			this.GuiAsync(() => Chart.Draw(data));
		}
	};

	// Iniciar subscrição
	_connector.Subscribe(subscription);
}

Apresentação de ordens e negócios no gráfico

Pode apresentar marcadores de ordens e negócios diretamente no gráfico:

// Criar elementos para apresentar ordens e negócios
var orderElement = new ChartOrderElement();
var tradeElement = new ChartTradeElement();

// Adicionar elementos à área do gráfico
_candlesArea.Elements.Add(orderElement);
_candlesArea.Elements.Add(tradeElement);

// Subscrever eventos de receção de ordens e negócios
_connector.OrderReceived += (sub, order) =>
{
	if (order.Security != _security)
		return;

	// Desenhar a ordem no gráfico
	var data = new ChartDrawData();
	data.Group(order.Time).Add(orderElement, order);

	this.GuiAsync(() => Chart.Draw(data));
};

_connector.OwnTradeReceived += (sub, trade) =>
{
	if (trade.Order.Security != _security)
		return;

	// Desenhar o negócio no gráfico
	var data = new ChartDrawData();
	data.Group(trade.Time).Add(tradeElement, trade);

	this.GuiAsync(() => Chart.Draw(data));
};

Limpar o gráfico

Para limpar o gráfico, pode utilizar o método Reset:

// Limpar todo o gráfico
Chart.Reset();

// Limpar uma área específica
_candlesArea.Reset();

// Limpar um elemento específico
_candlesElem.Reset();
