Kerzendiagramm

Chart ist eine grafische Komponente zum Erstellen von Börsendiagrammen: Kerzen, Indikatoren sowie Order- und Trade-Marker in Diagrammen.

Unten sehen Sie ein Beispiel für den Aufbau eines Diagramms mit der Komponente Chart. Das Beispiel basiert auf Samples/02_Candles/01_Realtime mit einigen Änderungen.

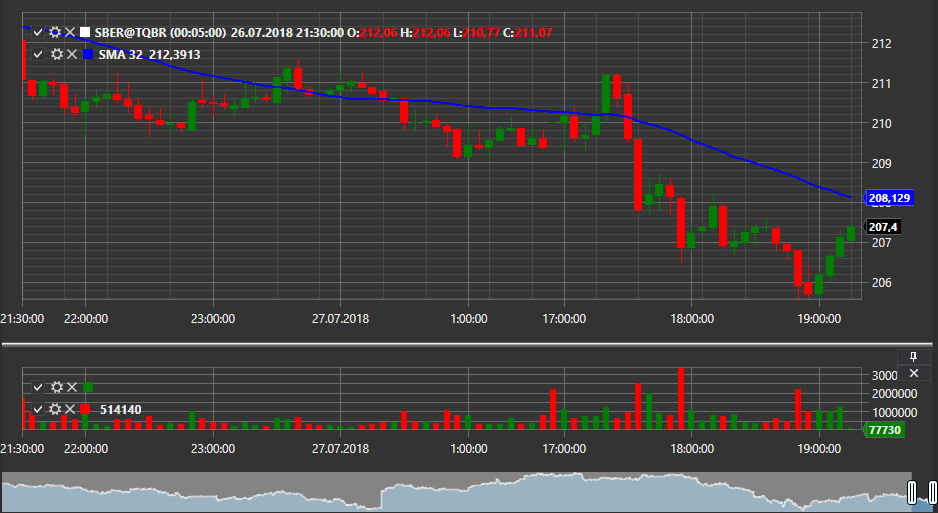

Gui ChartSample

Beispiel für den Aufbau eines Diagramms mit Chart

  1. In XAML erstellen wir ein Fenster und fügen die grafische Komponente Chart hinzu. Wir weisen der Komponente den Namen Chart zu. Beachten Sie, dass beim Erstellen des Fensters der Namespace http://schemas.stocksharp.com/xaml hinzugefügt werden muss.

    <Window x:Class="SampleCandles.ChartWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        xmlns:charting="http://schemas.stocksharp.com/xaml"
        Title="ChartWindow" Height="300" Width="300">
   <charting:Chart x:Name="Chart" x:FieldModifier="public" />
</Window>

  2. Im Code des Hauptfensters deklarieren wir Variablen für Diagrammbereiche, Diagrammelemente, Indikatoren und Abonnements.

    private readonly Dictionary<Subscription, ChartWindow> _chartWindows = new Dictionary<Subscription, ChartWindow>();
private readonly Connector _connector = new Connector();
private readonly LogManager _logManager;
private ChartArea _candlesArea;
private ChartArea _indicatorsArea;
private ChartIndicatorElement _smaChartElement;
private ChartIndicatorElement _macdChartElement;
private ChartCandleElement _candlesElem;
private SimpleMovingAverage _sma;
private MovingAverageConvergenceDivergence _macd;

  3. Im Click-Ereignishandler der Schaltfläche Connect abonnieren wir neben den Connector-Ereignissen und dem Aufruf der Methode IConnector.Connect auch das Ereignis Connector.CandleReceived. In diesem Ereignishandler wird das Diagramm gezeichnet, wenn eine neue Kerze empfangen wird.

    private void ConnectClick(object sender, RoutedEventArgs e)
{
    _connector.CandleReceived += OnCandleReceived;

    // Weitere erforderliche Ereignisse abonnieren
    _connector.Connected += () => this.GuiAsync(() => { /* Verbindung verarbeiten */ });
    _connector.Disconnected += () => this.GuiAsync(() => { /* Trennung verarbeiten */ });

    // Mit dem Handelssystem verbinden
    _connector.Connect();
}

  4. Im Handler der Schaltfläche ShowChart erstellen wir Indikatorobjekte, Bereiche und Diagrammelemente. Wir fügen Elemente zu Bereichen und Bereiche zum Diagramm hinzu. Dann öffnen wir das Diagrammfenster und starten ein Kerzenabonnement.

    private void ShowChartClick(object sender, RoutedEventArgs e)
{
    var security = SelectedSecurity;

    // Kerzenabonnement erstellen
    var subscription = new Subscription(
        DataType.TimeFrame(TimeSpan.FromMinutes(5)),
        security)
    {
        MarketData =
        {
            // Historische Daten für 30 Tage anfordern
            From = DateTime.Today.Subtract(TimeSpan.FromDays(30)),
            To = DateTime.Now,
            // Nur abgeschlossene Kerzen abrufen
            IsFinishedOnly = true
        }
    };

    // Diagrammfenster erstellen
    _chartWindows.SafeAdd(subscription, key =>
    {
        var wnd = new ChartWindow
        {
            Title = $"{security.Code} {TimeSpan.FromMinutes(5)}"
        };
        wnd.MakeHideable();

        // Indikatoren initialisieren
        _sma = new SimpleMovingAverage() { Length = 11 };
        _macd = new MovingAverageConvergenceDivergence();

        // Diagrammelemente initialisieren
        _smaChartElement = new ChartIndicatorElement();
        _macdChartElement = new ChartIndicatorElement();
        _candlesElem = new ChartCandleElement();

        // MACD-Anzeigestil als Histogramm setzen
        _macdChartElement.DrawStyle = DrawStyles.Histogram;

        // Diagrammbereiche initialisieren
        _candlesArea = new ChartArea();
        _indicatorsArea = new ChartArea();

        // Bereiche zum Diagramm hinzufügen
        wnd.Chart.Areas.Add(_candlesArea);
        wnd.Chart.Areas.Add(_indicatorsArea);

        // Elemente zu Bereichen hinzufügen
        _candlesArea.Elements.Add(_candlesElem);
        _candlesArea.Elements.Add(_smaChartElement);
        _indicatorsArea.Elements.Add(_macdChartElement);

        // Diagrammelemente für automatisches Zeichnen an das Abonnement binden
        wnd.Chart.AddElement(_candlesArea, _candlesElem, subscription);
        wnd.Chart.AddElement(_candlesArea, _smaChartElement, subscription);
        wnd.Chart.AddElement(_indicatorsArea, _macdChartElement, subscription);

        return wnd;
    }).Show();

    // Kerzenabonnement starten
    _connector.Subscribe(subscription);
}

  5. Im Ereignishandler Connector.CandleReceived zeichnen wir die Kerze und die Indikatorwerte für jede abgeschlossene Kerze.

    private void OnCandleReceived(Subscription subscription, ICandleMessage candle)
{
    var wnd = _chartWindows.TryGetValue(subscription);
    if (wnd == null)
        return;

    // Nur abgeschlossene Kerzen verarbeiten
    if (candle.State != CandleStates.Finished)
        return;

    // Indikatorwerte berechnen
    var smaValue = _sma.Process(candle);
    var macdValue = _macd.Process(candle);

    // Daten zum Zeichnen erstellen
    var data = new ChartDrawData();
    data
        .Group(candle.OpenTime)
            .Add(_candlesElem, candle)
            .Add(_smaChartElement, smaValue)
            .Add(_macdChartElement, macdValue);

    // Daten im UI-Thread in das Diagramm zeichnen
    this.GuiAsync(() => wnd.Chart.Draw(data));
}

Beispiel mit automatischem Zeichnen des Diagramms

Ab den neueren Versionen von StockSharp ist es möglich, das automatische Zeichnen von Diagrammen einzurichten, ohne die Draw-Methode explizit aufzurufen. Dazu wird bei der Konfiguration von Chart die AddElement-Methode verwendet, die das Diagrammelement mit einem Abonnement verknüpft:

private void SetupAutoDrawingChart()
{
	var security = SelectedSecurity;

	// Diagrammelemente erstellen
	var candleElement = new ChartCandleElement();
	var smaElement = new ChartIndicatorElement { Title = "SMA" };

	// Diagrammbereiche erstellen
	var area = new ChartArea();

	// Bereich zum Diagramm hinzufügen
	Chart.Areas.Add(area);

	// Kerzenabonnement erstellen
	var subscription = new Subscription(
		DataType.TimeFrame(TimeSpan.FromMinutes(5)),
		security)
	{
		MarketData =
		{
			From = DateTime.Today.Subtract(TimeSpan.FromDays(30)),
			To = DateTime.Now
		}
	};

	// Elemente an Diagrammbereich und Abonnement binden
	Chart.AddElement(area, candleElement, subscription);
	Chart.AddElement(area, smaElement, subscription);

	// Indikator erstellen
	var sma = new SimpleMovingAverage { Length = 14 };

	// Ereignis für Kerzenempfang zur Indikatorverarbeitung abonnieren
	_connector.CandleReceived += (sub, candle) =>
	{
		if (sub == subscription && candle.State == CandleStates.Finished)
		{
			// Kerze mit dem Indikator verarbeiten und Wert abrufen
			var smaValue = sma.Process(candle);

			// Indikatorwert zeichnen
			var data = new ChartDrawData();
			data
				.Group(candle.OpenTime)
					.Add(smaElement, smaValue);

			this.GuiAsync(() => Chart.Draw(data));
		}
	};

	// Abonnement starten
	_connector.Subscribe(subscription);
}

Orders und Trades im Diagramm anzeigen

Sie können Order- und Trade-Marker direkt im Diagramm anzeigen:

// Elemente zur Anzeige von Orders und Trades erstellen
var orderElement = new ChartOrderElement();
var tradeElement = new ChartTradeElement();

// Elemente zum Diagrammbereich hinzufügen
_candlesArea.Elements.Add(orderElement);
_candlesArea.Elements.Add(tradeElement);

// Ereignisse für Order- und Trade-Empfang abonnieren
_connector.OrderReceived += (sub, order) =>
{
	if (order.Security != _security)
		return;

	// Order im Diagramm zeichnen
	var data = new ChartDrawData();
	data.Group(order.Time).Add(orderElement, order);

	this.GuiAsync(() => Chart.Draw(data));
};

_connector.OwnTradeReceived += (sub, trade) =>
{
	if (trade.Order.Security != _security)
		return;

	// Trade im Diagramm zeichnen
	var data = new ChartDrawData();
	data.Group(trade.Time).Add(tradeElement, trade);

	this.GuiAsync(() => Chart.Draw(data));
};

Diagramm leeren

Zum Leeren des Diagramms können Sie die Reset-Methode verwenden:

// Gesamtes Diagramm leeren
Chart.Reset();

// Bestimmten Bereich leeren
_candlesArea.Reset();

// Bestimmtes Element leeren
_candlesElem.Reset();
