ローソク足チャート

Chart は、ローソク足、インジケーター、およびチャート上の注文と約定マーカーの表示といった株価チャートを構築できるグラフィカルコンポーネントです。

以下は、Chart コンポーネントを使用してチャートを構築する例です。この例は Samples/02_Candles/01_Realtime をベースにし、一部変更を加えています。

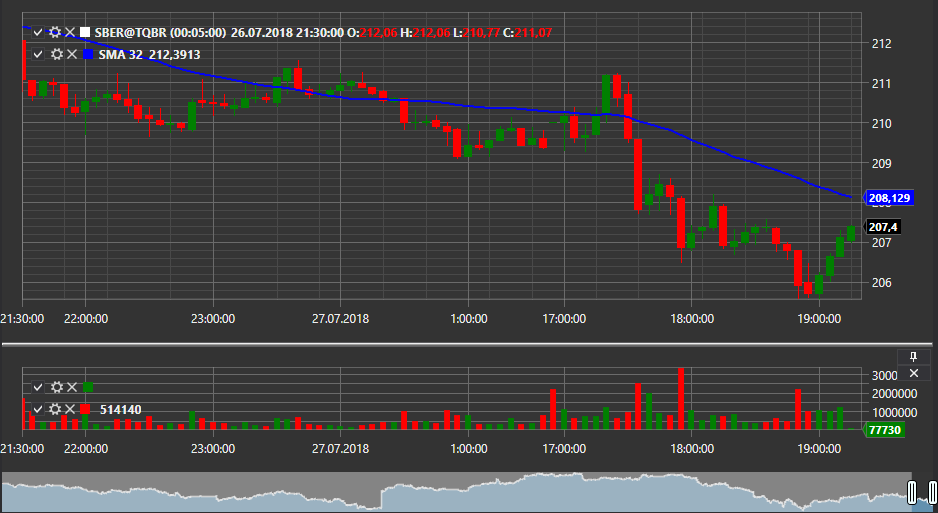

Gui ChartSample

Chart を使用したチャート構築の例

XAML でウィンドウを作成し、Chart グラフィカルコンポーネントを追加します。コンポーネントに Chart という名前を割り当てます。ウィンドウを作成するときは、名前空間 http://schemas.stocksharp.com/xaml を追加する必要があることに注意してください。

<Window x:Class="SampleCandles.ChartWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        xmlns:charting="http://schemas.stocksharp.com/xaml"
        Title="ChartWindow" Height="300" Width="300">
   <charting:Chart x:Name="Chart" x:FieldModifier="public" />
</Window>

メインウィンドウのコードで、チャート領域、チャート要素、インジケーター、サブスクリプション用の変数を宣言します。

private readonly Dictionary<Subscription, ChartWindow> _chartWindows = new Dictionary<Subscription, ChartWindow>();
private readonly Connector _connector = new Connector();
private readonly LogManager _logManager;
private ChartArea _candlesArea;
private ChartArea _indicatorsArea;
private ChartIndicatorElement _smaChartElement;
private ChartIndicatorElement _macdChartElement;
private ChartCandleElement _candlesElem;
private SimpleMovingAverage _sma;
private MovingAverageConvergenceDivergence _macd;

Connect ボタンの Click イベントハンドラーで、コネクターイベントの購読および IConnector.Connect メソッドの呼び出しと併せて、Connector.CandleReceived イベントを購読します。このイベントハンドラーでは、新しいキャンドルを受信したときにチャートが描画されます。

private void ConnectClick(object sender, RoutedEventArgs e)
{
    _connector.CandleReceived += OnCandleReceived;

    // その他の必要なイベントを購読
    _connector.Connected += () => this.GuiAsync(() => { /* 接続を処理 */ });
    _connector.Disconnected += () => this.GuiAsync(() => { /* 切断を処理 */ });

    // 取引システムへ接続
    _connector.Connect();
}

ShowChart ボタンのハンドラーで、インジケーターオブジェクト、領域、チャート要素を作成します。要素を領域に追加し、領域をチャートに追加します。チャートウィンドウを開き、キャンドルへのサブスクリプションを開始します。

private void ShowChartClick(object sender, RoutedEventArgs e)
{
    var security = SelectedSecurity;

    // キャンドルへのサブスクリプションを作成
    var subscription = new Subscription(
        DataType.TimeFrame(TimeSpan.FromMinutes(5)),
        security)
    {
        MarketData =
        {
            // 30 日分の履歴データをリクエスト
            From = DateTime.Today.Subtract(TimeSpan.FromDays(30)),
            To = DateTime.Now,
            // 完了したキャンドルのみを取得
            IsFinishedOnly = true
        }
    };

    // チャートウィンドウを作成
    _chartWindows.SafeAdd(subscription, key =>
    {
        var wnd = new ChartWindow
        {
            Title = $"{security.Code} {TimeSpan.FromMinutes(5)}"
        };
        wnd.MakeHideable();

        // インジケーターを初期化
        _sma = new SimpleMovingAverage() { Length = 11 };
        _macd = new MovingAverageConvergenceDivergence();

        // チャート要素を初期化
        _smaChartElement = new ChartIndicatorElement();
        _macdChartElement = new ChartIndicatorElement();
        _candlesElem = new ChartCandleElement();

        // MACD の表示スタイルをヒストグラムに設定
        _macdChartElement.DrawStyle = DrawStyles.Histogram;

        // チャート領域を初期化
        _candlesArea = new ChartArea();
        _indicatorsArea = new ChartArea();

        // 領域をチャートに追加
        wnd.Chart.Areas.Add(_candlesArea);
        wnd.Chart.Areas.Add(_indicatorsArea);

        // 要素を領域に追加
        _candlesArea.Elements.Add(_candlesElem);
        _candlesArea.Elements.Add(_smaChartElement);
        _indicatorsArea.Elements.Add(_macdChartElement);

        // 自動描画のためにチャート要素をサブスクリプションへバインド
        wnd.Chart.AddElement(_candlesArea, _candlesElem, subscription);
        wnd.Chart.AddElement(_candlesArea, _smaChartElement, subscription);
        wnd.Chart.AddElement(_indicatorsArea, _macdChartElement, subscription);

        return wnd;
    }).Show();

    // キャンドルへのサブスクリプションを開始
    _connector.Subscribe(subscription);
}

Connector.CandleReceived イベントハンドラーで、完了した各キャンドルについてキャンドルとインジケーター値を描画します。

private void OnCandleReceived(Subscription subscription, ICandleMessage candle)
{
    var wnd = _chartWindows.TryGetValue(subscription);
    if (wnd == null)
        return;

    // 完了したキャンドルのみを処理
    if (candle.State != CandleStates.Finished)
        return;

    // インジケーター値を計算
    var smaValue = _sma.Process(candle);
    var macdValue = _macd.Process(candle);

    // 描画用データを作成
    var data = new ChartDrawData();
    data
        .Group(candle.OpenTime)
            .Add(_candlesElem, candle)
            .Add(_smaChartElement, smaValue)
            .Add(_macdChartElement, macdValue);

    // ユーザーインターフェイススレッドでチャート上にデータを描画
    this.GuiAsync(() => wnd.Chart.Draw(data));
}

自動チャート描画の例

StockSharp の最新バージョン以降では、Draw メソッドを明示的に呼び出すことなく自動チャート描画を設定できます。そのためには、Chart の設定時に AddElement メソッドを使用し、チャート要素をサブスクリプションにリンクします。

private void SetupAutoDrawingChart()
{
	var security = SelectedSecurity;

	// チャート要素を作成
	var candleElement = new ChartCandleElement();
	var smaElement = new ChartIndicatorElement { Title = "SMA" };

	// チャート領域を作成
	var area = new ChartArea();

	// 領域をチャートに追加
	Chart.Areas.Add(area);

	// キャンドルへのサブスクリプションを作成
	var subscription = new Subscription(
		DataType.TimeFrame(TimeSpan.FromMinutes(5)),
		security)
	{
		MarketData =
		{
			From = DateTime.Today.Subtract(TimeSpan.FromDays(30)),
			To = DateTime.Now
		}
	};

	// 要素をチャート領域およびサブスクリプションへバインド
	Chart.AddElement(area, candleElement, subscription);
	Chart.AddElement(area, smaElement, subscription);

	// インジケーターを作成
	var sma = new SimpleMovingAverage { Length = 14 };

	// インジケーター処理のためにキャンドル受信イベントを購読
	_connector.CandleReceived += (sub, candle) =>
	{
		if (sub == subscription && candle.State == CandleStates.Finished)
		{
			// キャンドルをインジケーターで処理して値を取得
			var smaValue = sma.Process(candle);

			// インジケーター値を描画
			var data = new ChartDrawData();
			data
				.Group(candle.OpenTime)
					.Add(smaElement, smaValue);

			this.GuiAsync(() => Chart.Draw(data));
		}
	};

	// サブスクリプションを開始
	_connector.Subscribe(subscription);
}

チャート上での注文と約定の表示

注文と約定のマーカーをチャート上に直接表示できます。

// 注文と約定を表示するための要素を作成
var orderElement = new ChartOrderElement();
var tradeElement = new ChartTradeElement();

// 要素をチャート領域に追加
_candlesArea.Elements.Add(orderElement);
_candlesArea.Elements.Add(tradeElement);

// 注文および約定の受信イベントを購読
_connector.OrderReceived += (sub, order) =>
{
	if (order.Security != _security)
		return;

	// 注文をチャート上に描画
	var data = new ChartDrawData();
	data.Group(order.Time).Add(orderElement, order);

	this.GuiAsync(() => Chart.Draw(data));
};

_connector.OwnTradeReceived += (sub, trade) =>
{
	if (trade.Order.Security != _security)
		return;

	// 約定をチャート上に描画
	var data = new ChartDrawData();
	data.Group(trade.Time).Add(tradeElement, trade);

	this.GuiAsync(() => Chart.Draw(data));
};

チャートのクリア

チャートをクリアするには、Reset メソッドを使用できます。

// チャート全体をクリア
Chart.Reset();

// 特定の領域をクリア
_candlesArea.Reset();

// 特定の要素をクリア
_candlesElem.Reset();
