图表
S# 提供了便于绘制图表的组件。这些组件集合在命名空间 StockSharp.Xaml.Charting 中。
图形库的关键概念是 chart 的概念。chart 是用于构建图表的其他元素的容器。在 S# 中有几种类型的 chart：
- 图表 - 一个用于显示股票图表的图形组件。
- ChartPanel - 一个用于显示股票图表的高级图形组件。
- EquityCurveChart - 一个用于显示权益曲线的图形组件。
- 箱形图 - 一种将数量表示为数字网格的图表。
- 簇状图 - 一种以集群和直方图显示数量的图表。
- OptionPositionChart - 一个图形组件，显示相对于标的资产的期权持仓和“希腊字母”。参见持仓图表。
此外，S# 包含两种用于成交量分析的图表类型：箱形图和簇状图。

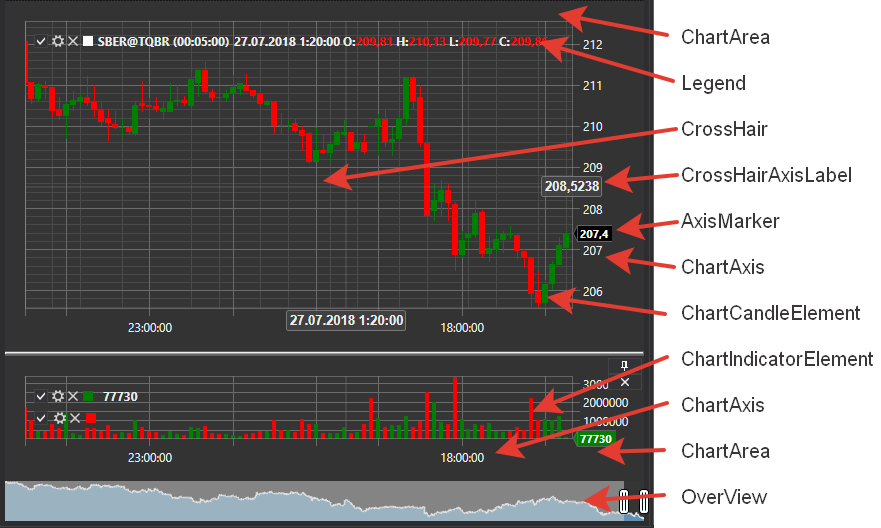

下图显示了图形组件的主要元素。
图形组件元素
图表
IChart 是所有类型图表的基本接口。它包含用于添加和删除“子”元素的方法、自定义组件外观和绘制方法的属性，以及绘制图表本身的方法。一个图表可以包含多个用于绘图的区域 (IChartArea)（见图）。Chart 还包括一个预览区域（见图）。在该区域中，您可以使用滑块选择图表查看区域。此外，您可以通过拖动 IChartArea、X 轴及鼠标滚轮来滚动和缩放图表。
IChart 的主要属性和方法
- IChart.Areas - IChartArea 区域列表。
- IThemeableChart.ChartTheme - 组件的主题。
- IChart.IndicatorTypes - 可以在图表上显示的指标列表。
- IChart.CrossHair - 启用/禁用十字线显示。
- IChart.CrossHairAxisLabels - 启用/禁用在十字线处显示坐标轴标签。
- IChart.IsAutoRange - 启用/禁用自动 X 轴缩放。
- IChart.IsAutoScroll - 在X轴上启用/禁用自动滚动。
- IChart.ShowLegend - 启用/禁用图例的显示。
- IChart.ShowOverview - 启用/禁用概览预览区域的显示。
- IChart.AddArea - 添加一个 IChartArea。
- [IChart.AddElement](xref:StockSharp.Charting.IChart.AddElement(StockSharp.Charting.IChartArea, StockSharp.Charting.IChartElement)) - 添加一个数据序列元素。具有多个重载。
- IChart.Reset - “重置”先前绘制的值。
- IChart.Draw - 在图表上绘制一个数值。
- IChart.OrderCreationMode - 订单创建模式，启用后允许从图表创建订单。默认关闭。
图表区域
IChartArea - 一个绘制图表的区域，作为 IChartElement（指标、K线等）在图表上渲染的容器，以及图表坐标轴 (IChartAxis)。
IChartArea 的关键属性
- IChartArea.Elements - IChartElement 列表。
- IChartArea.XAxises - 水平轴列表。
- IChartArea.YAxises - 垂直轴列表。
图表元素
图表上显示的所有元素都必须实现 IChartElement 接口。在 S# 中，以下类实现了该接口：
- ChartCandleElement - 用于显示K线的元素。
- ChartIndicatorElement - 一个用于显示指示器的元素。
- ChartOrderElement - 一个用于显示订单的元素。
- ChartTradeElement - 一个用于显示交易的元素。
视觉元素的类具有多个用于调整图表外观的属性。您可以调整元素的颜色、线条粗细和样式。例如，使用属性 IChartCandleElement.DrawStyle，您可以更改K线的外观（K线或条形）。使用属性 ChartIndicatorElement.DrawStyle，您可以设置指标线的样式。要将指标显示为柱状图，请使用值 DrawStyles.Histogram。属性 ChartCandleElement.ShowAxisMarker 和 ChartIndicatorElement.ShowAxisMarker 允许开/关图表坐标轴上的标记显示（见图）。
