Designer de estratégias

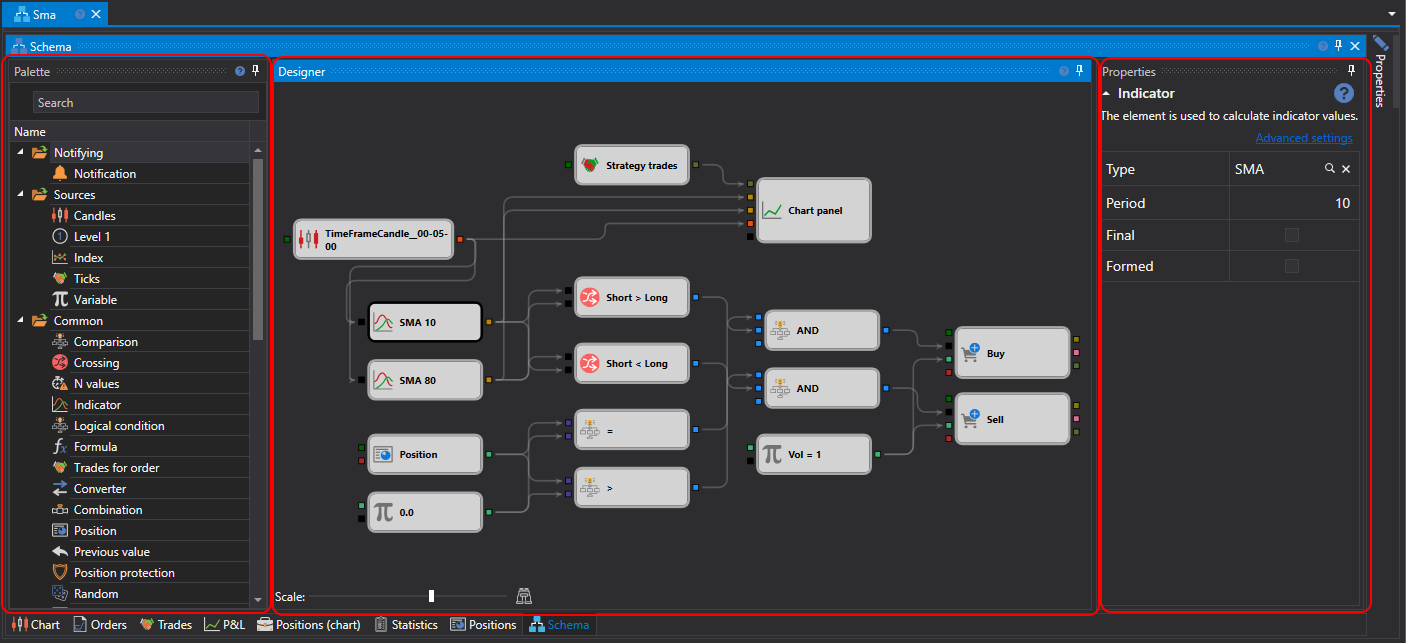

O principal processo de conceção de uma estratégia e dos seus elementos componentes decorre no painel Esquema, através da combinação de blocos e linhas de ligação. O painel Esquema é composto pelos painéis: Paleta, Designer e Parâmetros de elemento.
Painel Paleta
O painel Paleta contém os blocos a partir dos quais as estratégias são criadas. Todos os elementos da paleta estão divididos em categorias, descritas na secção Descrição dos blocos. Para adicionar um bloco ao painel Designer, clique com o botão esquerdo do rato no bloco pretendido e, sem soltar o botão, arraste-o para o painel Designer. Um duplo clique no bloco coloca-o no centro do painel Designer. Depois disso, o elemento será automaticamente selecionado e os seus parâmetros serão mostrados na janela para editar as propriedades do bloco.
A linha de pesquisa por cima da paleta encontra um bloco pelo nome, pela descrição e pelo nome da categoria. A tecla Enter coloca no painel Designer o bloco selecionado ou, se nada estiver selecionado, o primeiro encontrado.
Painel Designer
O painel Designer é onde ocorre todo o processo de criação de uma estratégia através da combinação de blocos e ligações (linhas). Ele representa visualmente o esquema da estratégia. As informações detalhadas sobre a criação de uma estratégia são descritas na secção Criar um algoritmo a partir de blocos.
Os blocos selecionados deslocam-se com as setas do teclado: um passo ou, com Shift premida, dez. Enquanto se arrasta uma linha de ligação, só ficam destacados os conectores aos quais é possível ligá-la, e a ponta da linha ajusta-se sozinha ao mais próximo.
A escala do esquema muda-se com o controlo deslizante Escala por baixo do painel ou com a roda do rato com Ctrl premida. Teclas do painel Designer:
| Teclas | Ação |
|---|---|
| Ctrl+Z, Ctrl+Y | anular e refazer uma ação |
| Ctrl+C, Ctrl+X, Ctrl+V | copiar, cortar e colar os blocos selecionados |
| Ctrl+A | selecionar todos os blocos |
| Delete | eliminar a seleção |
| Esc | remover a seleção ou interromper o arrasto de uma linha |
| Ctrl+«+», Ctrl+«−» | aumentar e reduzir a escala |
| Ctrl+0 | repor a escala original |
| Ctrl+1 | ajustar todo o esquema ao painel |
| Alt+Z | ajustar o esquema ao painel ou repor a escala anterior |
O botão com um visto na barra do esquema (a sua dica é Validar o diagrama gerando e compilando o seu código) verifica o esquema sem iniciar a estratégia. Se o esquema tiver um erro, o seu texto é apresentado a vermelho por cima do painel Designer; aí também são apresentados os erros do depurador.
Painel Parâmetros de elemento
O painel Parâmetros de elemento apresenta os parâmetros do bloco selecionado no painel Designer. O bloco selecionado é destacado com uma moldura.
O painel Parâmetros de elemento pode ser apresentado em dois modos: Definições básicas e Definições avançadas.
Por predefinição, ao construir um esquema, as propriedades são inicialmente apresentadas no modo Definições básicas. Para mudar para o modo Definições avançadas, tem de clicar no título correspondente.

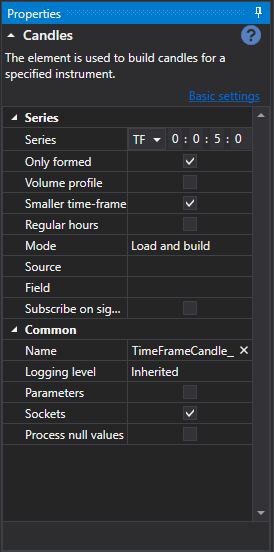

No modo definições básicas, são apresentadas apenas as propriedades mais necessárias do bloco. Por exemplo, para o bloco Velas, serão apresentados o período, a opção para receber apenas velas formadas, a opção para construir velas a partir de um período menor e a opção para subscrever velas por sinal.
No modo definições avançadas, serão apresentadas todas as propriedades do bloco disponíveis para alteração e definição.
Todos os blocos contêm um conjunto de propriedades predefinidas, que ficam visíveis no modo definições avançadas:
- Nome - o nome do elemento, apresentado no designer.
- Nível de registo - o nível de registo para este elemento.
- Parâmetros - apresenta os parâmetros do elemento em elementos de nível superior.
- Conectores - apresenta os conectores do elemento em elementos de nível superior.
As informações detalhadas sobre as propriedades de cada bloco são descritas na secção Descrição dos blocos.
