Elementos

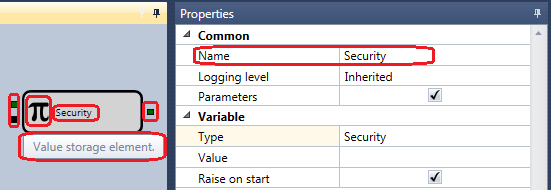

Dentro de cada cubo é apresentado um ícone que o caracteriza, bem como um nome que pode ser alterado para um nome definido pelo utilizador no painel Propriedades. A dica de contexto do cubo mostra uma descrição da finalidade desse cubo. Ao selecionar um cubo com o rato, pode ver as suas propriedades no painel Propriedades e, se necessário, alterar alguns parâmetros.
À esquerda e à direita do cubo, as caixas coloridas mostram os parâmetros de entrada (esquerda) e de saída (direita).
Os parâmetros são necessários para preencher o cubo com informações enquanto a estratégia está em execução. Por exemplo, para o cubo Velas, o instrumento para o qual pretende construir uma vela é passado para a entrada e as velas construídas são devolvidas na saída. Estas, por sua vez, podem ser usadas como parâmetro de entrada para o elemento Gráfico. Ou podem ser passadas para um método que determina o tamanho da vela.
A cor indica o tipo de dados que é passado nos parâmetros. Diferentes parâmetros em diferentes cubos podem receber e passar tipos de dados diferentes e incompatíveis. A descrição de cada parâmetro é indicada na dica de contexto. Para evitar muitos erros ao ligar parâmetros de tipos diferentes, cada parâmetro tem o seu próprio tipo de dados, que se distingue pela cor. O seguinte conjunto de cores é usado para indicar os parâmetros:
- Preto - qualquer tipo de dados, normalmente usado como sinal para executar determinadas ações dentro do elemento.
- Verde escuro - o instrumento.
- Ciano escuro - o livro de ordens.
- Ciano - a cotação (um par de preço e volume).
- Vermelho-alaranjado - velas e estado da vela.
- Dourado escuro - o valor do indicador.
- Oliva - a ordem.
- Vermelho-violeta pálido - erro da ordem.
- Verde-oliva escuro - negócio próprio.
- Azul vivo - o valor do sinalizador (indica o estado e tem dois valores: ativado (true) e desativado (false)).
- Verde-mar médio - um valor numérico, que pode ser definido como número ou percentagem.
- Azul-ardósia escuro - valores que podem ser comparados (por exemplo, um valor numérico, uma cadeia de texto, um valor de indicador, etc.).
- Castanho - o portefólio.
- Rosa intenso - opções.
- Bege - o lado.
- Caqui escuro - o negócio.
- Azul escuro - a estratégia.
- Chocolate - a data.
- Coral - a hora.
- Castanho-sela - a posição.
- Verde chartreuse - o estado da ordem.
- Cinzento claro - o modelo Black-Scholes.
- Castanho-claro - o modelo Black-Scholes de cabaz.
- Púrpura - a cadeia de texto.
Assim, pode ligar parâmetros das mesmas cores (os mesmos tipos de dados), exceto nos seguintes tipos de parâmetros:
- O parâmetro preto pode aceitar quaisquer dados. Na maioria das vezes, esses parâmetros são usados para passar sinais para quaisquer ações dentro do cubo. Por exemplo, o cubo Variável armazena um determinado valor e envia-o para a saída quando recebe um sinal.
- O parâmetro azul-ardósia escuro pode receber na entrada vários tipos de dados comparáveis. Por exemplo, valores numéricos, valores de indicadores, cadeias de texto, etc.
Deve notar-se que os tipos de parâmetros podem depender das propriedades do cubo. Por exemplo, para o cubo Conversor, o tipo do parâmetro de entrada é automaticamente determinado pelo tipo de dados do cubo de origem de dados para Conversor. Ao criar uma ligação, a cor do quadrado no elemento muda automaticamente.
Os parâmetros de saída normalmente permitem várias ligações de saída para diferentes cubos; os parâmetros de entrada geralmente permitem uma ligação, exceto no cubo Combinação, que permite fundir o fluxo de dados de diferentes cubos num só. O número de ligações simultâneas para um parâmetro é especificado no código-fonte do cubo.
Os cubos para construir esquemas estão divididos em várias categorias, cada uma destinada a ser usada numa determinada parte do esquema.
