Elementos compostos
Ao compor esquemas, existem frequentemente conjuntos de elementos que formam uma funcionalidade completa e que podem ser usados em diferentes esquemas ou várias vezes no mesmo esquema com valores de propriedades diferentes. Esses conjuntos de elementos podem ser colocados num elemento composto separado, que depois será usado como qualquer cubo comum.
Um elemento composto é um esquema normal que é guardado/carregado/editado como qualquer esquema de estratégia.
Quando adiciona um elemento composto a um esquema, todos os parâmetros não ligados de todos os cubos internos são automaticamente adicionados a ele. Os parâmetros não ligados na entrada dos cubos são adicionados como entrada, e os parâmetros não ligados na saída são adicionados como saída. Cada parâmetro adicionado recebe o mesmo nome do elemento de origem e do respetivo parâmetro. Além disso, para este elemento, são adicionadas as propriedades de todos os elementos para os quais a propriedade Parâmetros foi especificada.

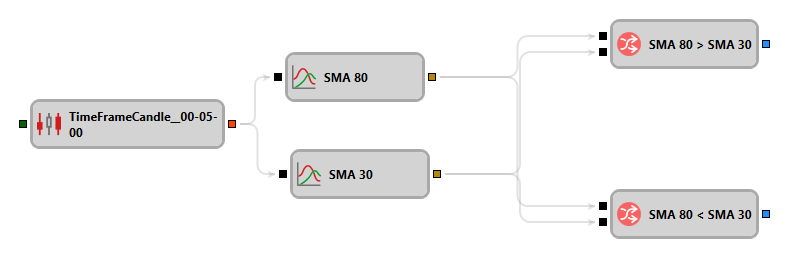

Vamos considerar a utilização de elementos compostos no exemplo da estratégia de cruzamento de médias móveis, que ilustra a utilização do elemento composto Cruzamento várias vezes. A estratégia pode abrir uma posição longa quando a média móvel curta cruza a média móvel longa de baixo para cima, e uma posição curta quando a média móvel curta cruza a média móvel longa de cima para baixo. O esquema da parte da estratégia de cruzamento de médias móveis onde é determinado o momento do cruzamento das médias móveis é apresentado na figura abaixo:
Como o cruzamento de médias móveis difere apenas na sua possível direção (a curta cruza de cima para baixo ou de baixo para cima), a parte do esquema que determina o momento do cruzamento pode ser extraída para um elemento composto separado. Quando adiciona este elemento ao esquema, especifica as propriedades que definem o algoritmo de cruzamento das médias móveis. O esquema do elemento composto pelo qual o cruzamento é determinado é apresentado na figura abaixo:
O diagrama do elemento composto é constituído por elementos simples e baseia-se na memorização dos valores atuais (Prev In 1 e Prev In 2) e na comparação entre pares de valores atuais (CurrComparison) e anteriores (PrevComparison). Como cada um dos valores de entrada é usado em dois elementos do diagrama, os elementos de Combinação (In 1, In 2) são colocados na entrada do elemento composto, permitindo dividir uma entrada em dois elementos e passar o valor de entrada para os elementos Comparação e Valor anterior. Quando chega um novo valor à entrada, os valores atuais são comparados e um novo valor é passado para o elemento Valor anterior, a partir do qual é passado o valor anterior da entrada atual; em seguida, os valores anteriores são comparados. Se ambas as condições forem cumpridas, o que é verificado usando a Condição lógica And, então o valor da flag levantada é passado para a saída do elemento composto, podendo ser usado como disparador de uma ação posterior.
Para os cubos CurrComparison e PrevComparison, a flag Parâmetros do grupo de propriedades Geral está definida. Por isso, as propriedades destes cubos foram incluídas nas propriedades do elemento composto Cruzamento, que serão posteriormente especificadas ao usar um elemento composto no esquema da estratégia.
