Тепловая карта оптимизации

OptimizationHeatmapWidget рисует одну метрику по двум параметрам: значения первого параметра идут по горизонтали, второго — по вертикали, на пересечении лежит ячейка, окрашенная тем, что этот набор параметров показал. Про саму оптимизацию контрол ничего не знает — карта метрики по двум осям одинакова, чем бы пары ни были посчитаны, — поэтому пары передаёт хост вместе с названиями осей и метрики.

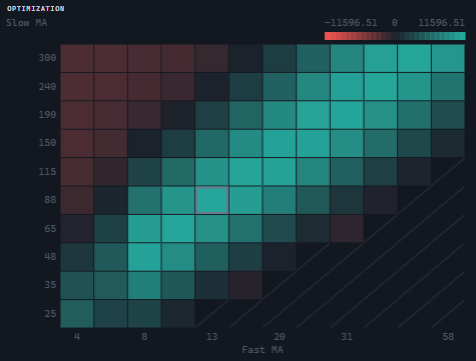

Тепловая карта оптимизации по двум параметрам

Создание и обновление

import {
  HeatDirections,
  OptimizationHeatmapWidget,
  type HeatCell,
  type TradingHost,
} from '@stocksharp/trading-controls';

declare const host: TradingHost;

const heatmap = OptimizationHeatmapWidget.create(
  document.querySelector<HTMLElement>('#heatmap')!,
  {},
  { host },
);

const cells: HeatCell[] = [
  { x: '10', y: '00:05:00', value: 12_400 },
  { x: '10', y: '00:15:00', value: 9_150 },
  { x: '20', y: '00:05:00', value: -1_800 },
  { x: '20', y: '00:15:00', value: 15_900 },
];

heatmap.update({
  xLabel: 'Length',
  yLabel: 'Timeframe',
  metricLabel: 'Net profit',
  betterWhen: HeatDirections.Higher,
  cells,
});

Единственная зависимость — host; интерфейс OptimizationHeatmapDeps других полей не содержит. Обработчиков карта не принимает: ячейка — это среднее по прогонам одной пары, а не прогон, поэтому открывать по щелчку нечего. Второй аргумент create — сохранённое состояние экземпляра; контрол его не читает и ничего в него не пишет.

update заменяет карту целиком: пара, выбывшая из набора, перестаёт существовать, и оставленная от неё ячейка сообщала бы о прогоне, которого в отчёте больше нет.

Аргумент update — объект HeatmapData с полями:

Поле	Назначение
`xLabel`	Название горизонтальной оси, подписывается под картой.
`yLabel`	Название вертикальной оси, подписывается над картой.
`metricLabel`	Название метрики, выводится в заголовке панели.
`betterWhen`	Куда лучше: `HeatDirections.Higher` (`'higher'`) или `HeatDirections.Lower` (`'lower'`). Поле обязательное — без него карта просадок выкрасила бы худший угол в цвет победы.
`cells`	Измерения `HeatCell`: `x` и `y` — значения осей строками, `value` — число.

Тип HeatmapData объявлен в модуле контрола, а корневой экспорт пакета его не переэкспортирует: при явной типизации импортируйте его из подпути @stocksharp/trading-controls/optimization-heatmap-widget.

Статическое свойство OptimizationHeatmapWidget.TYPE равно ControlTypes.OptimizationHeatmap — идентификатору optimizationHeatmap.

Данные и отображение

Оси дискретны, поэтому их значения передаются строками: 10, 00:05:00 и True — равноправные позиции на оси. Порядок значений числовой, если каждое из них — число (иначе 10 встало бы перед 2 и форма карты стала бы следствием записи чисел), и текстовый в остальных случаях; для строк фиксированной ширины, какими .NET пишет интервалы времени, текстовый порядок совпадает с хронологическим. Первая строка сетки лежит у основания карты: это график, и ось Y растёт вверх.

Несколько прогонов на одной паре сворачиваются в одну ячейку — среднее с числом прогонов; запись с нечисловой метрикой отбрасывается, а не портит всю ячейку. Цвет считается от опорного значения: если измерения пересекают ноль, опорным становится ноль, иначе — середина диапазона, потому что привязка к нулю, до которого перебор не дошёл, дала бы одно ровное пятно без контраста. Размах до полного цвета одинаков по обе стороны, поэтому одинаковая насыщенность всюду означает одинаковое отклонение метрики. Направление betterWhen учтено в знаке: лучший результат всегда красится цветом роста.

Числа в ячейках не печатаются: при переборе сорок на сорок цифры в ячейке нечитаемы, а чтение цвета и есть смысл карты. Пара, которую никто не прогонял, не остаётся пустой, а перечёркивается диагональю: непроверенная пара и пара с нулевым результатом — разные факты, которые шкала с нулём в нейтральной точке нарисовала бы одинаково. Лучшая ячейка обводится рамкой цветом сетки — единственным ненаправленным цветом палитры.

Над картой рисуется ключ из тех же двух цветов с тремя подписями: нижний край, опорное значение и верхний край. Подписи осей прореживаются, если значения перестают помещаться, но крайнее значение оси подписывается всегда. Числа выводятся через formatStatistic — тот же формат, что и в панели статистики: округление до двух знаков.

При наведении на измеренную ячейку появляется подсказка со значением обеих осей и метрики. Число прогонов добавляется в неё только когда усреднялось больше одного прогона, а отметка Best — только у лучшей ячейки. Над перечёркнутой ячейкой подсказки нет: она уже видна как непроверенная. Подсказка прижимается к границам холста, чтобы не уехать за край у крайних ячеек.

Пока измерений нет ни одного, вместо карты показывается заглушка с текстом по ключу NoOptimizationResults.

Что делает контрол и что остаётся хосту

Контрол сам строит разметку панели, подгоняет холст под контейнер через ResizeObserver и заводит буфер в физических пикселях по devicePixelRatio, иначе карта рисовалась бы с сеткой волосяных линий. Цвета и шрифт он запрашивает у host.presentation.canvasPalette() при каждой отрисовке: up и down — две стороны шкалы, grid — сетка, перечёркивания, рамка лучшей ячейки и подписи, font — шрифт текста на холсте. Собственной палитры пакет здесь не выбирает, поэтому смена темы у хоста перерисовывает карту в новых цветах. Прозрачность — единственное, чем распоряжается сама карта.

Кнопка закрытия панели вызывает host.close(), экземпляр регистрируется через host.register и снимается с регистрации в dispose. Весь видимый текст запрашивается через host.t: OptimizationHeatmap, OptimizationHeatmapChart, ClosePanel, NoOptimizationResults, Runs, Best. Собственных настроек в host.preferences контрол не хранит, ключей у него нет.

Хост подаёт данные: перебор карта не запускает, метрику не выбирает и не считает, направление «лучше» не угадывает — что передано в update, то и нарисовано.

Публичные методы

update(data) — показать карту целиком.
dispose() — отключить наблюдатель размера, вызвать host.unregister и убрать корневой элемент.

Вспомогательные функции

Вся геометрия карты вынесена в отдельный модуль и экспортируется пакетом — её можно использовать без контрола:

layoutHeatmap(input) — разметка карты: сетка, пропуски, подписи, ключ и шкала; null, если измерений нет.
hitHeatmap(layout, x, y) — ячейка под точкой или null.
heatScale(buckets) — опорное значение, размах и границы диапазона.
tintOf(value, scale, betterWhen) — насыщенность от −1 до 1, где положительное всегда лучше.
valueAt(tint, scale, betterWhen) — обратное преобразование, для подписей ключа.
HeatDirections — направления Higher и Lower.
