Mapa de calor de otimização

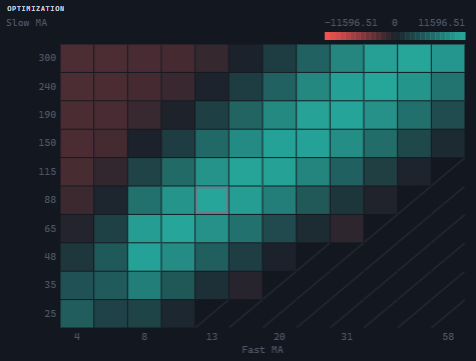

OptimizationHeatmapWidget desenha uma métrica sobre dois parâmetros: os valores do primeiro parâmetro seguem na horizontal, os do segundo na vertical e, no cruzamento, fica a célula colorida pelo que esse conjunto de parâmetros produziu. O controlo não sabe nada sobre a otimização em si — o mapa de uma métrica sobre dois eixos é o mesmo, seja qual for a forma como os pares foram calculados —, pelo que os pares são fornecidos pelo anfitrião juntamente com os nomes dos eixos e da métrica.
Criação e atualização
import {
HeatDirections,
OptimizationHeatmapWidget,
type HeatCell,
type TradingHost,
} from '@stocksharp/trading-controls';
declare const host: TradingHost;
const heatmap = OptimizationHeatmapWidget.create(
document.querySelector<HTMLElement>('#heatmap')!,
{},
{ host },
);
const cells: HeatCell[] = [
{ x: '10', y: '00:05:00', value: 12_400 },
{ x: '10', y: '00:15:00', value: 9_150 },
{ x: '20', y: '00:05:00', value: -1_800 },
{ x: '20', y: '00:15:00', value: 15_900 },
];
heatmap.update({
xLabel: 'Length',
yLabel: 'Timeframe',
metricLabel: 'Net profit',
betterWhen: HeatDirections.Higher,
cells,
});
A única dependência é host; a interface OptimizationHeatmapDeps não tem outros campos. O mapa não aceita processadores: uma célula é a média das execuções de um par e não uma execução, pelo que não há nada para abrir com um clique. O segundo argumento de create é o estado guardado da instância; o controlo não o lê nem escreve nele.
update substitui o mapa por inteiro: um par que saiu do conjunto deixa de existir, e a célula que dele restasse falaria de uma execução que já não consta do relatório.
O argumento de update é um objeto HeatmapData com os campos:
| Campo | Finalidade |
|---|---|
xLabel |
Nome do eixo horizontal, rotulado por baixo do mapa. |
yLabel |
Nome do eixo vertical, rotulado por cima do mapa. |
metricLabel |
Nome da métrica, apresentado no cabeçalho do painel. |
betterWhen |
Em que sentido é melhor: HeatDirections.Higher ('higher') ou HeatDirections.Lower ('lower'). O campo é obrigatório — sem ele um mapa de drawdowns pintaria o pior canto com a cor da vitória. |
cells |
As medições HeatCell: x e y são os valores dos eixos em texto, value é um número. |
O tipo HeatmapData está declarado no módulo do controlo e a exportação de raiz do pacote não o reexporta: para o tipar explicitamente, importe-o do subcaminho @stocksharp/trading-controls/optimization-heatmap-widget.
A propriedade estática OptimizationHeatmapWidget.TYPE é igual a ControlTypes.OptimizationHeatmap — ao identificador optimizationHeatmap.
Dados e apresentação
Os eixos são discretos, pelo que os seus valores são passados como texto: 10, 00:05:00 e True são posições equivalentes num eixo. A ordem dos valores é numérica se todos eles forem números (caso contrário 10 ficaria antes de 2 e a forma do mapa passaria a ser consequência da escrita dos números) e textual nos restantes casos; para cadeias de largura fixa, como as que o .NET usa para escrever intervalos de tempo, a ordem textual coincide com a cronológica. A primeira linha da grelha fica na base do mapa: isto é um gráfico e o eixo Y cresce para cima.
Várias execuções sobre o mesmo par são reduzidas a uma célula — a média, com o número de execuções; um registo com métrica não numérica é descartado em vez de estragar a célula inteira. A cor é calculada a partir de um valor de referência: se as medições atravessam o zero, a referência é o zero; caso contrário é o meio do intervalo, porque ancorar no zero quando o varrimento nunca lá chegou daria uma mancha uniforme sem contraste. A amplitude até à cor plena é igual dos dois lados, pelo que a mesma saturação em qualquer ponto significa o mesmo desvio da métrica. A direção betterWhen está refletida no sinal: o melhor resultado é sempre pintado com a cor de subida.
Os números não são impressos nas células: num varrimento de quarenta por quarenta os algarismos dentro da célula são ilegíveis, e a leitura da cor é justamente o objetivo do mapa. Um par que nunca foi executado não fica vazio, mas riscado a diagonal: um par por testar e um par com resultado zero são factos diferentes que uma escala com o zero no ponto neutro desenharia da mesma maneira. A melhor célula é contornada com a cor da grelha — a única cor sem direção da paleta.
Por cima do mapa é desenhada uma legenda com essas duas cores e três etiquetas: o limite inferior, o valor de referência e o limite superior. As etiquetas dos eixos são desbastadas quando os valores deixam de caber, mas o valor extremo do eixo é sempre rotulado. Os números são apresentados por formatStatistic — o mesmo formato do painel de estatísticas: arredondamento a duas casas decimais.
Ao passar o cursor sobre uma célula medida aparece uma dica com o valor dos dois eixos e da métrica. O número de execuções só é acrescentado quando foi feita a média de mais do que uma execução, e a marca Best apenas na melhor célula. Sobre uma célula riscada não há dica: já se vê que não foi testada. A dica encosta-se aos limites do canvas para não sair fora nas células das extremidades.
Enquanto não houver uma única medição, em vez do mapa é apresentada uma mensagem substituta com o texto da chave NoOptimizationResults.
O que faz o controlo e o que fica a cargo do anfitrião
O controlo constrói a estrutura do painel, ajusta o canvas ao contentor através de ResizeObserver e cria um buffer em píxeis físicos segundo o devicePixelRatio, sem o qual o mapa seria desenhado com uma grelha de linhas de cabelo. As cores e o tipo de letra são pedidos a host.presentation.canvasPalette() em cada desenho: up e down são os dois lados da escala, grid é a grelha, os riscados, o contorno da melhor célula e as etiquetas, font é o tipo de letra do texto no canvas. Aqui o pacote não escolhe uma paleta própria, pelo que uma mudança de tema no anfitrião redesenha o mapa com as novas cores. A transparência é a única coisa de que o próprio mapa dispõe.
O botão de fecho do painel invoca host.close(), a instância regista-se com host.register e cancela o registo em dispose. Todo o texto visível é pedido através de host.t: OptimizationHeatmap, OptimizationHeatmapChart, ClosePanel, NoOptimizationResults, Runs, Best. O controlo não guarda definições próprias em host.preferences e não tem chaves.
O anfitrião fornece os dados: o mapa não lança o varrimento, não escolhe nem calcula a métrica e não adivinha a direção de «melhor» — desenha o que lhe for passado em update.
Métodos públicos
update(data)— mostrar o mapa completo.dispose()— desligar o observador de tamanho, chamarhost.unregistere retirar o elemento raiz.
Funções auxiliares
Toda a geometria do mapa está num módulo separado e é exportada pelo pacote — pode ser usada sem o controlo:
layoutHeatmap(input)— a disposição do mapa: grelha, lacunas, etiquetas, legenda e escala;nullse não houver medições.hitHeatmap(layout, x, y)— a célula sob um ponto ounull.heatScale(buckets)— o valor de referência, a amplitude e os limites do intervalo.tintOf(value, scale, betterWhen)— a saturação entre −1 e 1, onde o positivo é sempre melhor.valueAt(tint, scale, betterWhen)— a transformação inversa, para as etiquetas da legenda.HeatDirections— as direçõesHighereLower.
