Gráfico

Para la visualización gráfica de velas, puede usar el componente especial Chart (véase Componentes para construir gráficos), que renderiza las velas de la siguiente manera:

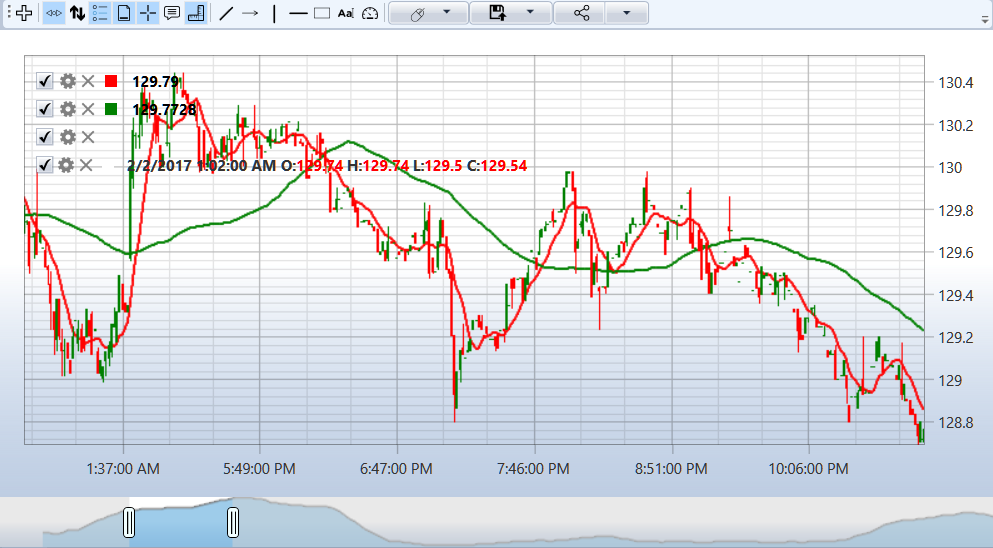

Ejemplo de gráfico de velas

Enfoque básico para mostrar velas

Existen dos enfoques para mostrar velas en un gráfico. El primer enfoque es el dibujo manual de velas al recibir datos:

// CandlesChart - StockSharp.Xaml.Chart
private ChartArea _areaComb;
private ChartCandleElement _candleElement;

// Inicialización del gráfico
private void InitializeChart()
{
	// Crear área del gráfico
	_areaComb = new ChartArea();
	_chart.Areas.Add(_areaComb);

	// Crear elemento del gráfico que representa velas
	_candleElement = new ChartCandleElement() { FullTitle = "Velas" };
	_areaComb.Elements.Add(_candleElement);

	// Suscribirse al evento de recepción de velas
	_connector.CandleReceived += OnCandleReceived;
}

// Crear suscripción a velas de 5 minutos
private void SubscribeToCandles()
{
	var subscription = new Subscription(
		DataType.TimeFrame(TimeSpan.FromMinutes(5)),
		_security)
	{
		MarketData =
		{
			// Solicitar datos históricos de 5 días
			From = DateTime.Today.Subtract(TimeSpan.FromDays(5)),
			To = DateTime.Now
		}
	};

	// Iniciar suscripción
	_connector.Subscribe(subscription);
}

// Controlador del evento de recepción de velas
private void OnCandleReceived(Subscription subscription, ICandleMessage candle)
{
	// Comprobar si la vela está completada
	if (candle.State == CandleStates.Finished)
	{
		// Crear datos para el dibujo
		var chartData = new ChartDrawData();
		chartData.Group(candle.OpenTime).Add(_candleElement, candle);

		// Dibujar en el gráfico en el hilo de UI
		this.GuiAsync(() => _chart.Draw(chartData));
	}
}

Vinculación automática de suscripción al elemento del gráfico

El segundo enfoque es usar la vinculación automática de la suscripción al elemento del gráfico. Esto permite mostrar automáticamente los datos recibidos:

// Inicialización del gráfico con enlace automático
private void InitializeChartWithAutoBinding()
{
	// Crear área del gráfico
	var area = new ChartArea();
	_chart.Areas.Add(area);

	// Crear elemento para mostrar velas
	var candleElement = new ChartCandleElement();

	// Crear suscripción a velas
	var subscription = new Subscription(
		DataType.TimeFrame(TimeSpan.FromMinutes(5)),
		_security)
	{
		MarketData =
		{
			From = DateTime.Today.Subtract(TimeSpan.FromDays(5)),
			To = DateTime.Now
		}
	};

	// Vincular elemento a la suscripción
	_chart.AddElement(area, candleElement, subscription);

	// Iniciar suscripción
	_connector.Subscribe(subscription);
}

Trabajo con indicadores

Para mostrar indicadores en el gráfico junto con las velas, se usan elementos de tipo ChartIndicatorElement:

// Añadir indicador al gráfico
private void AddIndicatorToChart()
{
	// Crear elemento para el indicador
	var smaElement = new ChartIndicatorElement
	{
		Title = "SMA (14)",
		Color = Colors.Red
	};

	// Añadir elemento a la misma área que las velas
	_areaComb.Elements.Add(smaElement);

	// Crear indicador
	var sma = new SimpleMovingAverage { Length = 14 };

	// Suscribirse al evento de recepción de velas para calcular el indicador
	_connector.CandleReceived += (subscription, candle) =>
	{
		// Calcular valor del indicador
		var indicatorValue = sma.Process(candle);

		// Dibujar valor en el gráfico
		var chartData = new ChartDrawData();
		chartData.Group(candle.OpenTime).Add(smaElement, indicatorValue);

		this.GuiAsync(() => _chart.Draw(chartData));
	};
}

Visualización de múltiples indicadores en diferentes áreas

Los indicadores pueden colocarse en áreas separadas del gráfico:

// Añadir indicadores a diferentes áreas
private void AddIndicatorsToSeparateAreas()
{
	// Área principal para velas
	var candleArea = new ChartArea();
	_chart.Areas.Add(candleArea);

	// Elemento para velas
	var candleElement = new ChartCandleElement();
	candleArea.Elements.Add(candleElement);

	// Elemento para SMA en la misma área
	var smaElement = new ChartIndicatorElement { Title = "SMA (14)" };
	candleArea.Elements.Add(smaElement);

	// Área separada para RSI
	var rsiArea = new ChartArea();
	_chart.Areas.Add(rsiArea);

	// Elemento para RSI
	var rsiElement = new ChartIndicatorElement { Title = "RSI (14)" };
	rsiArea.Elements.Add(rsiElement);

	// Crear indicadores
	var sma = new SimpleMovingAverage { Length = 14 };
	var rsi = new RelativeStrengthIndex { Length = 14 };

	// Suscripción a velas
	var subscription = new Subscription(
		DataType.TimeFrame(TimeSpan.FromMinutes(5)),
		_security);

	// Vincular elemento de vela a la suscripción
	_chart.AddElement(candleArea, candleElement, subscription);

	// Iniciar suscripción y procesar indicadores
	_connector.Subscribe(subscription);

	_connector.CandleReceived += (sub, candle) =>
	{
		if (sub != subscription || candle.State != CandleStates.Finished)
			return;

		// Calcular valores del indicador
		var smaValue = sma.Process(candle);
		var rsiValue = rsi.Process(candle);

		// Dibujar valores en el gráfico
		var chartData = new ChartDrawData();
		chartData
			.Group(candle.OpenTime)
				.Add(smaElement, smaValue)
				.Add(rsiElement, rsiValue);

		this.GuiAsync(() => _chart.Draw(chartData));
	};
}

Visualización de órdenes y operaciones en el gráfico

Se usan elementos especiales para mostrar órdenes y operaciones en el gráfico:

// Añadir elementos para mostrar órdenes y operaciones
private void AddOrdersAndTradesToChart()
{
	// Crear elementos para mostrar órdenes y operaciones
	var orderElement = new ChartOrderElement();
	var tradeElement = new ChartTradeElement();

	// Añadir elementos al área del gráfico
	_areaComb.Elements.Add(orderElement);
	_areaComb.Elements.Add(tradeElement);

	// Suscribirse a eventos de recepción de órdenes y operaciones
	_connector.OrderReceived += (subscription, order) =>
	{
		if (order.Security != _security)
			return;

		// Dibujar orden en el gráfico
		var chartData = new ChartDrawData();
		chartData.Group(order.Time).Add(orderElement, order);

		this.GuiAsync(() => _chart.Draw(chartData));
	};

	_connector.OwnTradeReceived += (subscription, trade) =>
	{
		if (trade.Order.Security != _security)
			return;

		// Dibujar operación en el gráfico
		var chartData = new ChartDrawData();
		chartData.Group(trade.Time).Add(tradeElement, trade);

		this.GuiAsync(() => _chart.Draw(chartData));
	};
}

Configuración de la apariencia del gráfico

Se pueden configurar varios aspectos de la apariencia del gráfico:

// Configurar apariencia del gráfico
private void ConfigureChartAppearance()
{
	// Configurar área del gráfico
	_areaComb.Height = 300;
	_areaComb.BackgroundMajorGridColor = Colors.Gray;
	_areaComb.BackgroundMinorGridColor = Colors.LightGray;

	// Configurar elemento de vela
	_candleElement.DrawStyle = ChartCandleDrawStyles.CandleStick;
	_candleElement.UpBrush = Brushes.Green;
	_candleElement.DownBrush = Brushes.Red;
	_candleElement.StrokeThickness = 1;

	// Configurar gráfico completo
	_chart.IsAutoRange = true;            // Escalado automático
	_chart.IsManualVerticalValues = false; // Cálculo automático de valores verticales
	_chart.BidEnabled = false;            // Desactivar visualización del mejor precio bid
	_chart.AskEnabled = false;            // Desactivar visualización del mejor precio ask
}

Zoom y desplazamiento del gráfico

Gestión del zoom y desplazamiento del gráfico:

// Configurar zoom y desplazamiento
private void ConfigureChartZoomAndScroll()
{
	// Establecer fechas inicial y final para mostrar
	_chart.SetXRange(DateTime.Today.AddDays(-10), DateTime.Today);

	// Establecer rango del eje Y
	_chart.SetYRange(100, 150);

	// Botones para controlar el zoom
	zoomInButton.Click += (s, e) => _chart.ZoomIn();
	zoomOutButton.Click += (s, e) => _chart.ZoomOut();

	// Botones para desplazamiento
	scrollLeftButton.Click += (s, e) => _chart.ScrollLeft();
	scrollRightButton.Click += (s, e) => _chart.ScrollRight();

	// Restablecer zoom a automático
	resetZoomButton.Click += (s, e) => _chart.IsAutoRange = true;
}

Exportación del gráfico a imagen

Para guardar el gráfico en un archivo:

// Exportar gráfico a imagen
private void ExportChartToImage()
{
	// Crear objeto para guardar la imagen
	var saveFileDialog = new SaveFileDialog
	{
		Filter = "Imagen PNG|*.png|Imagen JPEG|*.jpg|Imagen BMP|*.bmp",
		Title = "Guardar imagen del gráfico"
	};

	if (saveFileDialog.ShowDialog() == true)
	{
		// Crear imagen desde el gráfico
		var rtb = new RenderTargetBitmap(
			(int)_chart.ActualWidth,
			(int)_chart.ActualHeight,
			96, 96,
			PixelFormats.Pbgra32);

		rtb.Render(_chart);

		// Guardar imagen en el formato seleccionado
		BitmapEncoder encoder;

		switch (Path.GetExtension(saveFileDialog.FileName).ToLower())
		{
			case ".jpg":
				encoder = new JpegBitmapEncoder();
				break;
			case ".bmp":
				encoder = new BmpBitmapEncoder();
				break;
			default:
				encoder = new PngBitmapEncoder();
				break;
		}

		encoder.Frames.Add(BitmapFrame.Create(rtb));

		using (var fileStream = new FileStream(saveFileDialog.FileName, FileMode.Create))
		{
			encoder.Save(fileStream);
		}
	}
}

Limpieza del gráfico

Para limpiar los datos en el gráfico:

// Limpiar gráfico o sus elementos
private void ClearChart()
{
	// Limpiar gráfico completo
	_chart.Reset();

	// Limpiar área específica
	_areaComb.Reset();

	// Limpiar elemento específico
	_candleElement.Reset();
}

Un ejemplo de visualización de velas en un gráfico se proporciona en la sección Velas.
