Chart

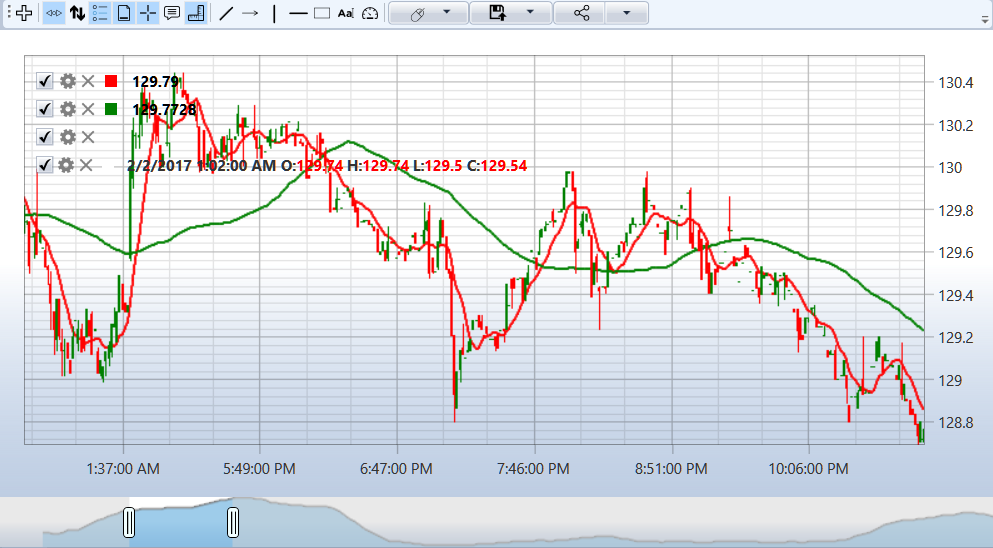

Für die grafische Darstellung von Candles können Sie die spezielle Komponente Chart verwenden (siehe Komponenten für die Chart-Erstellung), die Candles wie folgt darstellt:

sample candleschart

Grundlegender Ansatz zur Anzeige von Candles

Es gibt zwei Ansätze zur Anzeige von Candles in einem Chart. Der erste Ansatz ist das manuelle Zeichnen von Candles beim Empfang von Daten:

// CandlesChart - StockSharp.Xaml.Chart
private ChartArea _areaComb;
private ChartCandleElement _candleElement;

// Diagramm initialisieren
private void InitializeChart()
{
	// Diagrammbereich erstellen
	_areaComb = new ChartArea();
	_chart.Areas.Add(_areaComb);

	// Diagrammelement für Kerzen erstellen
	_candleElement = new ChartCandleElement() { FullTitle = "Kerzen" };
	_areaComb.Elements.Add(_candleElement);

	// Ereignis zum Empfang von Kerzen abonnieren
	_connector.CandleReceived += OnCandleReceived;
}

// Abonnement für 5-Minuten-Kerzen erstellen
private void SubscribeToCandles()
{
	var subscription = new Subscription(
		DataType.TimeFrame(TimeSpan.FromMinutes(5)),
		_security)
	{
		MarketData =
		{
			// Historische Daten für 5 Tage anfordern
			From = DateTime.Today.Subtract(TimeSpan.FromDays(5)),
			To = DateTime.Now
		}
	};

	// Abonnement starten
	_connector.Subscribe(subscription);
}

// Handler für das Kerzenempfangsereignis
private void OnCandleReceived(Subscription subscription, ICandleMessage candle)
{
	// Prüfen, ob die Kerze abgeschlossen ist
	if (candle.State == CandleStates.Finished)
	{
		// Daten zum Zeichnen erstellen
		var chartData = new ChartDrawData();
		chartData.Group(candle.OpenTime).Add(_candleElement, candle);

		// Im UI-Thread im Diagramm zeichnen
		this.GuiAsync(() => _chart.Draw(chartData));
	}
}

Automatische Bindung des Abonnements an ein Chart-Element

Der zweite Ansatz besteht darin, die automatische Bindung eines Abonnements an ein Chart-Element zu verwenden. Dies ermöglicht die automatische Anzeige der empfangenen Daten:

// Diagramminitialisierung mit automatischer Bindung
private void InitializeChartWithAutoBinding()
{
	// Diagrammbereich erstellen
	var area = new ChartArea();
	_chart.Areas.Add(area);

	// Element zur Anzeige von Kerzen erstellen
	var candleElement = new ChartCandleElement();

	// Kerzenabonnement erstellen
	var subscription = new Subscription(
		DataType.TimeFrame(TimeSpan.FromMinutes(5)),
		_security)
	{
		MarketData =
		{
			From = DateTime.Today.Subtract(TimeSpan.FromDays(5)),
			To = DateTime.Now
		}
	};

	// Element an Abonnement binden
	_chart.AddElement(area, candleElement, subscription);

	// Abonnement starten
	_connector.Subscribe(subscription);
}

Arbeiten mit Indikatoren

Um Indikatoren zusammen mit Candles im Chart anzuzeigen, werden Elemente vom Typ ChartIndicatorElement verwendet:

// Indikator zum Diagramm hinzufügen
private void AddIndicatorToChart()
{
	// Element für Indikator erstellen
	var smaElement = new ChartIndicatorElement
	{
		Title = "SMA (14)",
		Color = Colors.Red
	};

	// Element zum selben Bereich wie die Kerzen hinzufügen
	_areaComb.Elements.Add(smaElement);

	// Indikator erstellen
	var sma = new SimpleMovingAverage { Length = 14 };

	// Kerzenempfangsereignis zur Indikatorberechnung abonnieren
	_connector.CandleReceived += (subscription, candle) =>
	{
		// Indikatorwert berechnen
		var indicatorValue = sma.Process(candle);

		// Wert im Diagramm zeichnen
		var chartData = new ChartDrawData();
		chartData.Group(candle.OpenTime).Add(smaElement, indicatorValue);

		this.GuiAsync(() => _chart.Draw(chartData));
	};
}

Anzeige mehrerer Indikatoren in verschiedenen Bereichen

Indikatoren können in separaten Chart-Bereichen platziert werden:

// Indikatoren zu verschiedenen Bereichen hinzufügen
private void AddIndicatorsToSeparateAreas()
{
	// Hauptbereich für Kerzen
	var candleArea = new ChartArea();
	_chart.Areas.Add(candleArea);

	// Element für Kerzen
	var candleElement = new ChartCandleElement();
	candleArea.Elements.Add(candleElement);

	// Element für SMA im selben Bereich
	var smaElement = new ChartIndicatorElement { Title = "SMA (14)" };
	candleArea.Elements.Add(smaElement);

	// Separater Bereich für RSI
	var rsiArea = new ChartArea();
	_chart.Areas.Add(rsiArea);

	// Element für RSI
	var rsiElement = new ChartIndicatorElement { Title = "RSI (14)" };
	rsiArea.Elements.Add(rsiElement);

	// Indikatoren erstellen
	var sma = new SimpleMovingAverage { Length = 14 };
	var rsi = new RelativeStrengthIndex { Length = 14 };

	// Kerzenabonnement
	var subscription = new Subscription(
		DataType.TimeFrame(TimeSpan.FromMinutes(5)),
		_security);

	// Kerzenelement an Abonnement binden
	_chart.AddElement(candleArea, candleElement, subscription);

	// Abonnement starten und Indikatoren verarbeiten
	_connector.Subscribe(subscription);

	_connector.CandleReceived += (sub, candle) =>
	{
		if (sub != subscription || candle.State != CandleStates.Finished)
			return;

		// Indikatorwerte berechnen
		var smaValue = sma.Process(candle);
		var rsiValue = rsi.Process(candle);

		// Werte im Diagramm zeichnen
		var chartData = new ChartDrawData();
		chartData
			.Group(candle.OpenTime)
				.Add(smaElement, smaValue)
				.Add(rsiElement, rsiValue);

		this.GuiAsync(() => _chart.Draw(chartData));
	};
}

Anzeige von Orders und Trades im Chart

Für die Anzeige von Orders und Trades im Chart werden spezielle Elemente verwendet:

// Elemente zur Anzeige von Orders und Trades hinzufügen
private void AddOrdersAndTradesToChart()
{
	// Elemente zur Anzeige von Orders und Trades erstellen
	var orderElement = new ChartOrderElement();
	var tradeElement = new ChartTradeElement();

	// Elemente zum Diagrammbereich hinzufügen
	_areaComb.Elements.Add(orderElement);
	_areaComb.Elements.Add(tradeElement);

	// Ereignisse zum Empfang von Orders und Trades abonnieren
	_connector.OrderReceived += (subscription, order) =>
	{
		if (order.Security != _security)
			return;

		// Order im Diagramm zeichnen
		var chartData = new ChartDrawData();
		chartData.Group(order.Time).Add(orderElement, order);

		this.GuiAsync(() => _chart.Draw(chartData));
	};

	_connector.OwnTradeReceived += (subscription, trade) =>
	{
		if (trade.Order.Security != _security)
			return;

		// Trade im Diagramm zeichnen
		var chartData = new ChartDrawData();
		chartData.Group(trade.Time).Add(tradeElement, trade);

		this.GuiAsync(() => _chart.Draw(chartData));
	};
}

Konfiguration des Chart-Erscheinungsbilds

Verschiedene Aspekte des Chart-Erscheinungsbilds können konfiguriert werden:

// Diagrammdarstellung konfigurieren
private void ConfigureChartAppearance()
{
	// Diagrammbereich konfigurieren
	_areaComb.Height = 300;
	_areaComb.BackgroundMajorGridColor = Colors.Gray;
	_areaComb.BackgroundMinorGridColor = Colors.LightGray;

	// Kerzenelement konfigurieren
	_candleElement.DrawStyle = ChartCandleDrawStyles.CandleStick;
	_candleElement.UpBrush = Brushes.Green;
	_candleElement.DownBrush = Brushes.Red;
	_candleElement.StrokeThickness = 1;

	// Gesamtes Diagramm konfigurieren
	_chart.IsAutoRange = true;            // Automatische Skalierung
	_chart.IsManualVerticalValues = false; // Automatische Berechnung vertikaler Werte
	_chart.BidEnabled = false;            // Anzeige des besten Bid-Preises deaktivieren
	_chart.AskEnabled = false;            // Anzeige des besten Ask-Preises deaktivieren
}

Chart-Zoom und -Scrollen

Verwaltung von Chart-Zoom und -Scrollen:

// Zoom und Scrollen konfigurieren
private void ConfigureChartZoomAndScroll()
{
	// Start- und Enddatum für die Anzeige festlegen
	_chart.SetXRange(DateTime.Today.AddDays(-10), DateTime.Today);

	// Y-Achsenbereich festlegen
	_chart.SetYRange(100, 150);

	// Schaltflächen zur Zoomsteuerung
	zoomInButton.Click += (s, e) => _chart.ZoomIn();
	zoomOutButton.Click += (s, e) => _chart.ZoomOut();

	// Schaltflächen zum Scrollen
	scrollLeftButton.Click += (s, e) => _chart.ScrollLeft();
	scrollRightButton.Click += (s, e) => _chart.ScrollRight();

	// Zoom auf automatisch zurücksetzen
	resetZoomButton.Click += (s, e) => _chart.IsAutoRange = true;
}

Exportieren des Charts als Bild

Um das Chart in einer Datei zu speichern:

// Diagramm als Bild exportieren
private void ExportChartToImage()
{
	// Objekt zum Speichern des Bildes erstellen
	var saveFileDialog = new SaveFileDialog
	{
		Filter = "PNG-Bild|*.png|JPEG-Bild|*.jpg|BMP-Bild|*.bmp",
		Title = "Chart-Bild speichern"
	};

	if (saveFileDialog.ShowDialog() == true)
	{
		// Bild aus Diagramm erstellen
		var rtb = new RenderTargetBitmap(
			(int)_chart.ActualWidth,
			(int)_chart.ActualHeight,
			96, 96,
			PixelFormats.Pbgra32);

		rtb.Render(_chart);

		// Bild im ausgewählten Format speichern
		BitmapEncoder encoder;

		switch (Path.GetExtension(saveFileDialog.FileName).ToLower())
		{
			case ".jpg":
				encoder = new JpegBitmapEncoder();
				break;
			case ".bmp":
				encoder = new BmpBitmapEncoder();
				break;
			default:
				encoder = new PngBitmapEncoder();
				break;
		}

		encoder.Frames.Add(BitmapFrame.Create(rtb));

		using (var fileStream = new FileStream(saveFileDialog.FileName, FileMode.Create))
		{
			encoder.Save(fileStream);
		}
	}
}

Löschen des Charts

Um Daten im Chart zu löschen:

// Diagramm oder seine Elemente leeren
private void ClearChart()
{
	// Gesamtes Diagramm leeren
	_chart.Reset();

	// Bestimmten Bereich leeren
	_areaComb.Reset();

	// Bestimmtes Element leeren
	_candleElement.Reset();
}

Ein Beispiel für die Anzeige von Candles in einem Chart finden Sie im Abschnitt Kerzen.
