Equity-Kurve

EquityWidget zeichnet den kumulierten P&L eines Laufs als Diagramm über die Zeit. Das Panel ist unter der Kennung equity (ControlTypes.Equity) registriert, und die Kurve selbst baut die Engine @stocksharp/chart auf, die als Peer-Abhängigkeit eingebunden wird.

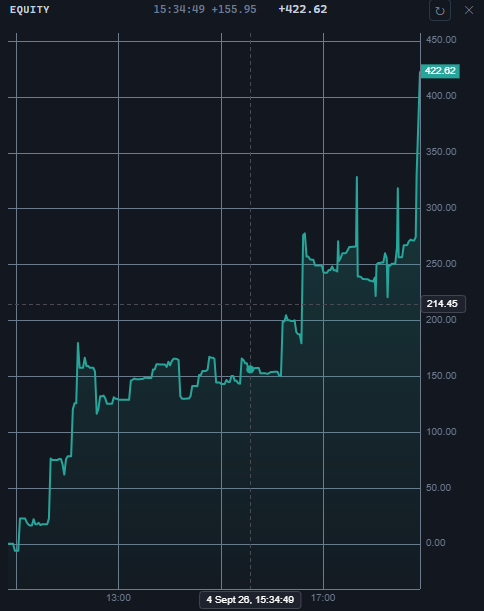

Equity-Kurve aus den Ergebnissen eines Laufs

Erstellen und aktualisieren

import {
  EquityWidget,
  type PnlPoint,
  type TradingHost,
} from '@stocksharp/trading-controls';

declare const host: TradingHost;

const equity = EquityWidget.create(
  document.querySelector<HTMLElement>('#equity')!,
  {},
  { host },
);

const start = Date.now() - 3 * 60 * 60 * 1000;

const points: PnlPoint[] = [
  { time: start, value: 0 },
  { time: start + 45 * 60 * 1000, value: 320.5 },
  { time: start + 95 * 60 * 1000, value: -140.25 },
  { time: Date.now(), value: 1_180.75 },
];

equity.update(points);

Die einzige Abhängigkeit von EquityDeps ist host; Aktionshandler hat das Panel nicht, weil es auf der Kurve nichts auszuführen gibt. Das zweite Argument von create — der gespeicherte Instanzzustand — wird vom Steuerelement nicht verwendet: Eigene Einstellungen speichert das Panel weder im Zustand noch in host.preferences.

update ersetzt den Lauf vollständig. Der Wert der Kurve ist kumulativ, deshalb gilt eine Punktmenge ohne die zuvor übergebenen Stichproben als anderer Lauf und nicht als Fortsetzung des bisherigen.

Daten und Darstellung

Das Feld time in PnlPoint sind Unix-Millisekunden; die Engine rechnet die Zeit in Sekunden, die Umrechnung nimmt das Steuerelement selbst vor. Die Punkte werden nach Zeit sortiert, Stichproben mit nicht numerischem time oder value werden verworfen, und von mehreren Werten innerhalb derselben Sekunde bleibt der letzte übrig — er zeigt, wo der Lauf zu diesem Zeitpunkt tatsächlich stand.

Solange weniger als zwei brauchbare Punkte vorliegen, zeigt das Panel die Meldung zum Schlüssel NoEquity, das Diagramm wird nicht erzeugt, und chart() gibt null zurück. Das Diagramm selbst entsteht beim ersten Zeichnen und nicht im Konstruktor: Die Engine benötigt einen bereits auf der Seite platzierten Container. Die Größenänderung des Bereichs verfolgt ein ResizeObserver, der resize der Engine aufruft.

Farben, Schrift und Gitterfarbe stammen aus host.presentation.canvasPalette(). Die Kurve wird nach dem letzten Wert des Laufs eingefärbt: up bei einem Wert von mindestens null und down bei einem negativen; die Füllung unter der Linie ist dieselbe Farbe, oben auf 28 % und unten auf 2 % abgeschwächt. Die Zeitachse zeigt Stunden und Sekunden in der Zeitzone des Browsers und, wenn Intl nicht verfügbar ist, in UTC.

Titelleiste, Tooltip und Schaltflächen

In der Kopfzeile des Panels wird der letzte Wert des Laufs im Format formatPnl ausgegeben — mit Vorzeichen und zwei Nachkommastellen; die Farbklasse liefert host.presentation.pnlClass. Über der Kurve wird der Wert unter dem Zeiger angezeigt: der Zeitpunkt in Worten über host.presentation.timeText, daneben der Wert selbst. Verlässt der Zeiger das Diagramm, wird der Tooltip geleert.

Die Schaltfläche in der Kopfzeile mit dem Tooltip ResetView ruft resetZoom auf, die Schaltfläche zum Schließen host.close(). Den sichtbaren Text bezieht das Panel über die Schlüssel Equity, ResetView, ClosePanel, PnLChart und NoEquity.

Für die Form der Kurve, ihre Farbe und den Maßstab ist das Steuerelement selbst zuständig. Dem Host bleiben die Sprache der Beschriftungen, die Palette, das Format des Zeitpunkts und die Quelle der Punkte selbst: Der P&L wird vom Steuerelement nicht berechnet, und Daten fordert es nirgendwo an.

Öffentliche Methoden

  • EquityWidget.create(hostEl, state, deps) — das Panel erstellen und sein Wurzelelement in den Container einfügen.
  • EquityWidget.TYPE — die Kennung equity.
  • update(points) — den Lauf vollständig anzeigen.
  • resetZoom() — nach dem Zoomen zur Übersicht über den gesamten Lauf zurückkehren.
  • chart() — die IChartApi-Instanz, damit der Host Eigenes ergänzt: eine Benchmark-Linie, eine Drawdown-Markierung. Bis das Diagramm entsteht, wird null zurückgegeben.
  • dispose() — den Größenbeobachter abschalten, das Diagramm entfernen und die Registrierung im Host aufheben.

Die Eigenschaft rootEl liefert das Wurzelelement des Panels.

Die Chart-Engine einbinden

Das Paket @stocksharp/chart wird separat installiert:

npm install @stocksharp/chart

Das fertige Bundle sstradingcontrols.js enthält die Engine nicht, deshalb werden ihre Skripte auf einer Seite ohne Bundler daneben eingebunden:

<script src="https://cdn.jsdelivr.net/npm/@stocksharp/indicators/dist/ssindicators.js"></script>
<script src="https://cdn.jsdelivr.net/npm/@stocksharp/chart/dist/sschart.js"></script>
