Chart-Oberfläche

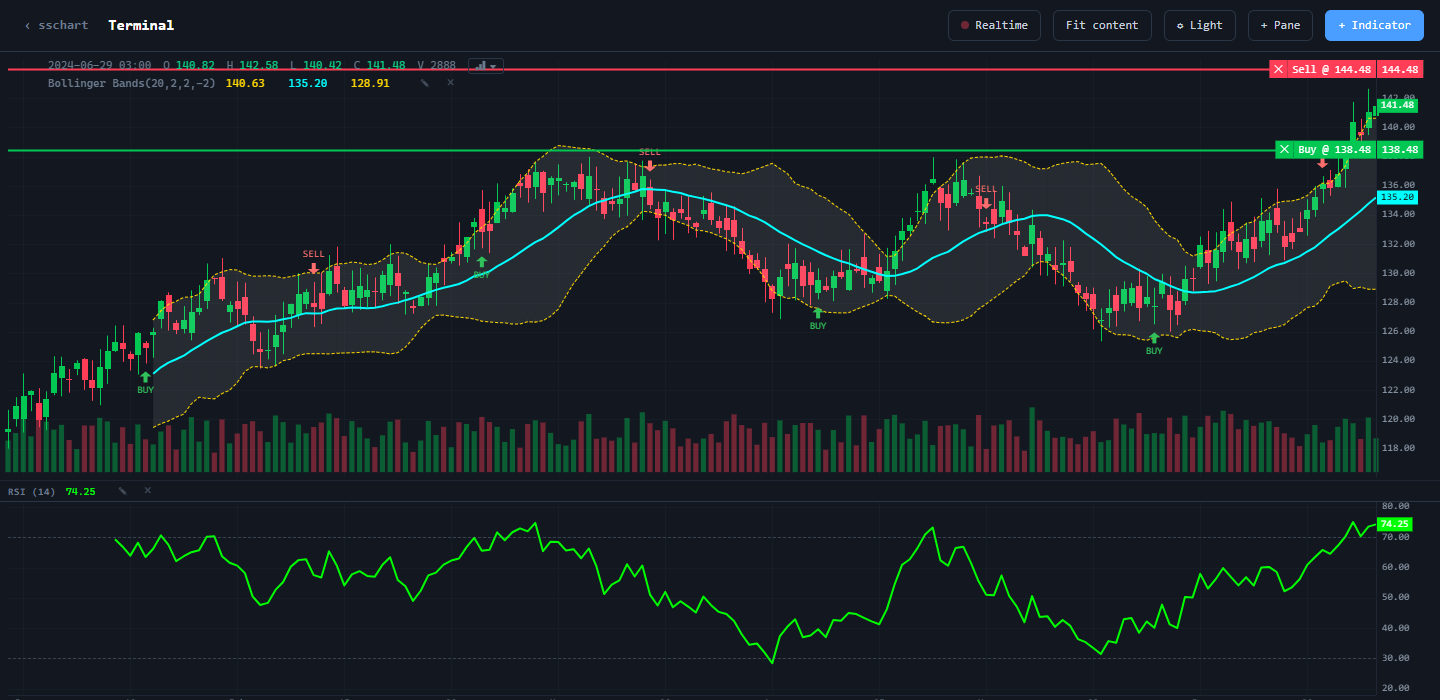

createChartUi baut rund um die Engine eine fertige Oberfläche auf: Panel-Titelleisten, eine Legende mit Fadenkreuz, ein Kontextmenü, ein Menü für den Chart-Typ und einen Indikator-Dialog. Die Engine zeichnet nur; alles rundherum lebt im eigenen Einstiegspunkt @stocksharp/chart/ui — eine Seite mit einer einzelnen Sparkline zahlt dafür nicht mit.

Einbinden

Die Schicht wird als eigener Unterpfad des Pakets ausgeliefert und benötigt ihr eigenes Stylesheet:

import { createChartUi, standaloneHost } from '@stocksharp/chart/ui';
import '@stocksharp/chart/ui.css';

Ohne Bundler binden Sie das Browserpaket dist/sschartui.js ein — es stellt das globale Objekt SSChartUI bereit. Es muss nach dist/sschart.js geladen werden: Die Schicht liest die Engine aus dem von dieser Datei bereitgestellten globalen Objekt und bringt keine zweite Kopie davon mit.

Erstellen und aktualisieren

Die Schicht benötigt das Element, in dem das Chart erstellt wurde, den Host der Seite, eine Kursquelle für das Kontextmenü und die Liste der Chart-Typen für das Legendenmenü:

import { createChart, CandlestickSeries } from '@stocksharp/chart';
import {
  ChartType,
  createChartUi,
  localChartUiStorage,
  standaloneHost,
  type ChartUi,
} from '@stocksharp/chart/ui';
import '@stocksharp/chart/ui.css';

declare const candles: { time: number; open: number; high: number; low: number; close: number; volume?: number }[];

const container = document.querySelector<HTMLElement>('#chart')!;

const chart = createChart(container, { timeScale: { timeVisible: true } });
const series = chart.addSeries(CandlestickSeries, { upColor: '#26a69a', downColor: '#ef5350' });
series.setData(candles);

const ui: ChartUi = createChartUi(chart, {
  container,
  host: standaloneHost,
  priceSource: series,
  chartTypes: [
    { value: ChartType.Candle, label: 'Candles', icon: 'bi bi-bar-chart-fill' },
    { value: ChartType.Line, label: 'Line', icon: 'bi bi-graph-up' },
  ],
  storage: localChartUiStorage('sschart'),
});

ui.setCandles(candles);

setCandles wird bei jedem Wechsel des Kerzenfensters erneut aufgerufen — neues Instrument, umgeschalteter Chart-Typ, eingetroffene Historienseite. Ein Aufruf aktualisiert sowohl die Indikator-Engine als auch die Legende.

Die Optionen von createChartUi:

Option	Bedeutung
container	Das Element, in dem das Chart erstellt wurde; rund um dieses werden die Panels aufgebaut.
host	Übersetzung, Formatierung und Meldungen.
priceSource	Pixel → Kurs für das Kontextmenü.
chartTypes	Die Einträge des Chart-Typ-Menüs in der Anzeigereihenfolge; eine leere Liste zeichnet kein Menü.
storage	Wo bevorzugte Indikatoren und Vorlagen gespeichert werden. Standardmäßig im Speicher.
dialogRoot	Eigenes Markup des Indikator-Dialogs. Ohne es wird das Markup aufgebaut und in body eingefügt.
modal	Eine eigene Implementierung für das Öffnen und Schließen des Dialogs.
provideItems	Die Einträge der Seite im Kontextmenü — über den Einträgen der Schicht selbst.

Was createChartUi zurückgibt

Das Ergebnis sind dieselben, bereits miteinander verbundenen Objekte; an jedes davon kommt man direkt heran.

Feld	Was es ist
engine	IndicatorEngine — Berechnung und Lebenszyklus der Indikatoren.
renderer	IndicatorRenderer — die Serien, mit denen die Ausgaben der Indikatoren gezeichnet werden.
paneManager	ChartPaneManager — Panel-Titelleisten, ihre Menüs und ihre Wiederherstellung.
legend	ChartLegend — die OHLCV-Zeile und die Indikatorwerte unter dem Fadenkreuz.
dialog	IndicatorDialog — Katalog, Suche, Parameter und aktive Indikatoren.
menu	ChartContextMenu — das Menü der rechten Maustaste.
indicators	IndicatorController — rückgängig machbares Bearbeiten bereits hinzugefügter Indikatoren.
templates	IndicatorTemplateController — übertragbare Vorlagen für Indikatoreinstellungen.

Öffentliche Methoden

• setCandles(candles) — das aktuelle Kerzenfenster an die Indikator-Engine und die Legende übergeben.
• showIndicators() — den Indikator-Dialog öffnen.
• dispose() — Menü, Dialog, Legende und Panels entfernen; das von der Schicht erzeugte Dialog-Markup wird gelöscht.

Host der Seite

Kein Modul der Schicht greift auf globale Objekte zu: Wörter, Zahlen und Meldungen kommen aus dem ChartUiHost — einem Objekt mit den Feldern translate, formatters und notify.

import { consoleNotify, createTranslate, defaultChartFormatters, type ChartUiHost } from '@stocksharp/chart/ui';

const host: ChartUiHost = {
  translate: createTranslate({ 'Indicators': 'Indikatoren', 'Add indicator…': 'Indikator hinzufügen…' }),
  formatters: { ...defaultChartFormatters, price: value => value.toFixed(2) },
  notify: consoleNotify,
};

Das Wörterbuch ist flach und über den englischen Ausgangstext verschlüsselt: Ein nicht beantworteter Schlüssel gibt sich selbst zurück, also eine lesbare englische Zeichenfolge und keine Markierung für eine fehlende Übersetzung. Die Einsetzung erfolgt über Positionen — {0}, {1}.

• standaloneHost — ein Host, der alles selbst übernimmt: englischer Text, Formatierung nach Größe der Zahl, Meldungen in der Konsole.
• identityTranslate — die Übersetzung für eine einsprachige Seite; die Einsetzung der Platzhalter bleibt erhalten.
• defaultChartFormatters — price, volume und time (Unix-Sekunden, Format YYYY-MM-DD HH:MM).
• consoleNotify — Ausgabe der Meldungen in der Browserkonsole; die Stufen success, info, warning, error.
• createPlainModalController(root) — Öffnen und Schließen des Dialogs für eine Seite ohne eigene Bibliothek für Modalfenster: Hintergrundebene und Schließen mit Escape. Ein Klick neben das Fenster schließt den Dialog nicht.

Speicher

Bevorzugte Indikatoren und Vorlagen werden über ChartUiStorage gespeichert — zwei Funktionen, load(key) und save(key, value).

• inMemoryChartUiStorage — der Standardwert: Die Daten leben so lange wie die Seite.
• localChartUiStorage(prefix) — eine Hülle um localStorage mit einem Präfix, damit zwei Charts auf einer Seite nicht gegenseitig ihre Favoriten überschreiben.

Chart-Typ

ChartTypeSwitcher zeichnet dasselbe Balkenfenster als Kerzen, Balken, Linie, Fläche, Heikin-Ashi, Renko oder Point & Figure neu. Ein Typwechsel bedeutet einen anderen Renderer, deshalb wird die Serie neu erzeugt und ihre bisherige Instanz ungültig:

import {
  ChartType,
  ChartTypeSwitcher,
  allChartTypes,
  defaultChartTypePalette,
  parseChartType,
} from '@stocksharp/chart/ui';

const switcher = new ChartTypeSwitcher({
  chart,
  series,
  initialType: ChartType.Candle,
  availableTypes: allChartTypes,
  palette: defaultChartTypePalette,
  host: standaloneHost,
});
switcher.setRawCandles(candles);

switcher.onSeriesChanged(next => ui.menu.setPriceSource(next));

ui.legend.onChartTypeChange = value => {
  const type = parseChartType(value);
  if (type === null) return;

  switcher.switchType(type);
  ui.setCandles(switcher.getIndicatorCandles());
};

parseChartType liest den Typ aus einer Zeichenfolge, die die Seite selbst gespeichert hat — aus einem gespeicherten Layout oder einem Schaltflächenattribut —, und gibt null zurück, wenn es einen solchen Typ nicht gibt. getIndicatorCandles liefert die Balken, über die nach dem Umschalten die Indikatoren berechnet werden: Renko und Point & Figure bauen die Ausgangsbalken zu eigenen um, und isDerivedChartType(type) beantwortet, ob das geschehen ist — solche Balken haben auch kein Volumen. Die übrigen Methoden: getCurrentSeries, getCurrentType, getAvailableTypes, updatePrice.

Kontextmenü

ChartContextMenu fügt keine eigenen Einträge hinzu — sie kommen von der Seite über provideItems, das Gruppen von Einträgen zurückgibt; zwischen den Gruppen wird ein Trenner gezeichnet, leere Gruppen kosten nichts. Ein Eintrag wird durch den Schlüssel key, den Text label, die optionalen icon, tone und disabled sowie die Methode invoke beschrieben. Den Ton legen die Werte von ChartContextMenuTone fest: Neutral, Positive, Negative.

import { ChartContextMenuTone, createChartUi, standaloneHost } from '@stocksharp/chart/ui';

const ui = createChartUi(chart, {
  container,
  host: standaloneHost,
  priceSource: series,
  chartTypes: [],
  provideItems: context => [[
    {
      key: 'buy',
      label: `Kaufen zu ${context.priceText}`,
      icon: 'bi bi-arrow-up-circle',
      tone: ChartContextMenuTone.Positive,
      invoke: () => placeOrder('buy', context.price),
    },
  ]],
});

Zu diesen Einträgen fügt createChartUi seine eigene Gruppe hinzu — Add indicator… und Add pane…, beide über host.translate. ChartContextMenuMode unterscheidet das Menü auf dem Kurs-Chart (Chart, es gibt einen Kurs unter dem Cursor) von dem auf der Titelleiste eines Unter-Panels (Pane, ohne Kurs). Die Methoden: init, setPriceSource, openAt, close, dispose.

Die übrigen Exporte

• ChartLegend und fullscreenMenuLayer — die Legende und die Ebene, in der sich ihr schwebendes Menü öffnet (das Vollbildelement, falls vorhanden, sonst body). Die Methoden der Legende: init, setRawCandles, setChartType, setIndicatorEngine, refresh, dispose; die Rückrufe onEditIndicator und onChartTypeChange.
• ChartPaneManager — die Hülle um die eingebauten Panels der Engine: init, addPane, removePane, restorePane, getChart, getPanes, getPaneByMeasure, setPaneTitle, getValuesElement, legendLayer, resize, dispose.
• IndicatorDialog und createIndicatorCatalogController — der Indikator-Dialog und das Modell seines Katalogs. Die Methoden des Dialogs: show, showForPane, showEdit, hide, dispose.
• IndicatorEngine, IndicatorRenderer, IndicatorSettings — die Mechanik der Indikatoren, die der Dialog steuert. Wird sowohl von hier als auch aus @stocksharp/chart/indicators veröffentlicht.
• Die Typen LegendBar, LegendChartType, LegendChart, LegendPaneHost, LegendIndicatorEngine, IndicatorPaneChart, IndicatorPaneHost, ChartContextMenuProvider, PriceCoordinateSource, ChartTypePalette, ModalController — strukturelle Verträge: Eine Seite, die die Panels selbst anordnet oder die Indikatoren selbst berechnet, implementiert sie mit eigenen Objekten.
